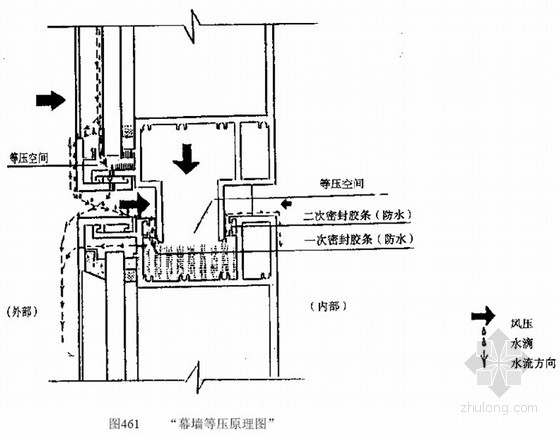

“幕墙等压原理图”有什么问题

幕墙等压原理图有什么问题?

现在有人提出一种新的防水方法,他说:新的防水方法是用疏导的方式,先引水入等压腔内,再引水流出墙体。还有人提出和这一说法一脉相承的幕墙等压原理图。殊不知等压腔内压力等于室外压力,比室内压力要大得多。当等压腔内储存大量雨水后,水总是沿着压力降方向渗入,虽然水面到内壁缝隙有几毫米高度的距离,当内外压差为10Pa时,水沿内壁升高1mm;压差100Pa时,水沿内壁升高10mm;压差为1000Pa时,水沿内壁升高100mm;压差2500Pa时,水沿内壁升高250mm。而JGJ102规范第4.2.5条规定幕墙水密性在任何情况下应大于1000Pa(上海规定为1600Pa)。这样水面到接缝顶点处的高度距离要大于100mm(160mm才可避免渗漏,这样组合杆总高度将达到250mm以上,这种尺寸不可能实现。用这种理论指导单元式幕墙对插接缝防水构造设计,不是提高水密性,而是有意制造渗漏,万万不可采用。

还必须指出单元式幕墙是采用雨幕原理进行对插接缝防水构造设计最理想型式的幕墙,全隐框幕墙一般只能采用密封工法进行水密性设计才能取得好效果。
