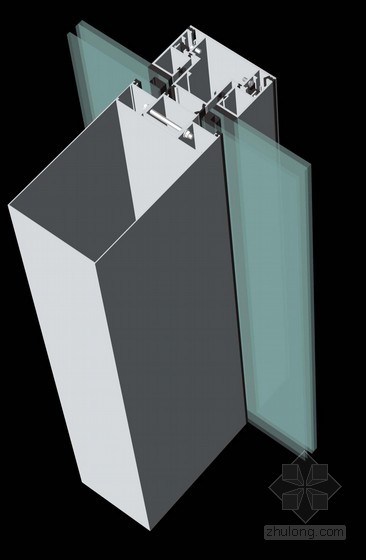

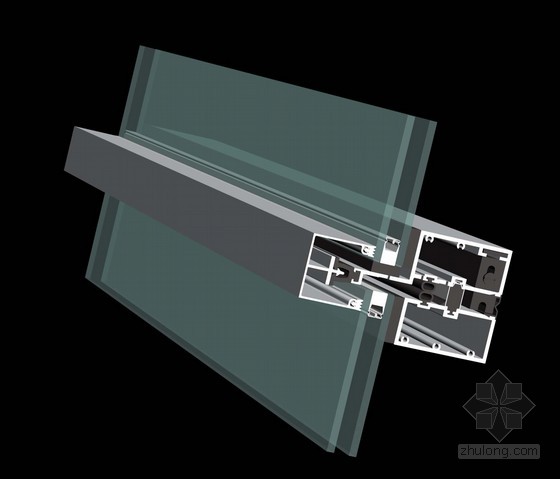

半单元式玻璃幕墙定义及节点构造图

半单元式玻璃幕墙定义及节点构造图

半单元式幕墙是先在主体结构上安装竖框或竖框与横梁组成的框架，竖框和相邻竖框对插，通过对插形成组合杆。单元组件（装饰面板）再固定在竖框或横梁上。一般有两种结构形式：一种是竖框先安装在主体结构上，竖料上装有挂接板块的装置，横梁与面板材料组成单元板块，板块挂接竖料上。竖向接缝在竖框上，横向采用上下单元板块对插接缝，进行接缝处理，形成整片幕墙。另一种是竖框与横梁组成框架，固定于主体结构上，面板组成独立的小板块，挂接于框架上。竖向接缝在竖框上，横向接缝在横梁上，并进行接缝处理，形成整片幕墙。
