钢结构焊缝代号及标注方法有哪些

钢结构焊缝代号及标注方法有哪些？

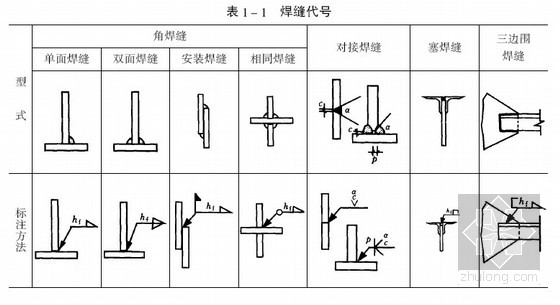

在钢结构施工图上要用焊缝代号表明焊缝形式、尺寸和辅助要求。焊缝符号主要由图形符号、辅助符号和引出线等部分组成。引出线有横线和带箭头的斜线组成。箭头指到图形上相应的焊缝处，横线的上、下用来标注图形符号和焊缝尺寸。当引出线的箭头指向焊缝所在的一面时，应将图形符号和焊缝尺寸等标注在水平横线的上面；当引出线的箭头指向焊缝所在的另一面时，应将图形符号和焊缝尺寸等标注在水平横线的下面。必要时，可在水平横线的末端加一尾部作其他辅助说明。表中列出了一些常用焊缝代号。
