如何计算轻钢墙面垂直支撑工程量

如何计算轻钢墙面垂直支撑工程量?

墙面垂直支撑

答:轻钢墙面垂直支撑工程量计算:斜长*该规格理论重量

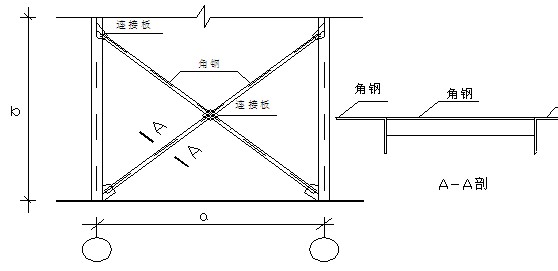

1、如果深化图还未出图,只能按施工图计算工程量:如图所示:斜长=〔(垂直支撑高度b-两端节点板距离)2+(两钢柱间距a-两端点节点板的距离)2〕的算数平方根〕+50mm

2、如果深化已出图,长度按深化图计算

该垂直支撑为阶梯形角钢支撑,连接两根角钢的角钢按两角钢之间距离*理论重量*梯段数量计算

备注:

1、总重:单根垂直支撑重量*垂直支撑根数(参照墙梁布置图)

2、根据支撑节点详图计算节点板工程量(钢板面积*该规格理论重量),工程量计入垂直支撑中。

轻钢墙面,计算工程量
