地下室底板或顶板翻边混凝土施工节点图

地下室底板或顶板翻边混凝土施工节点图

施工节点

节点施工说明:

由于商品砼坍落度大,在进行地下室底板或顶板翻边部位施工时,振动棒振捣使砼流座到底板,施工人员往往少振或不振捣,导致砼不密实,因此形成渗漏薄弱点。

针对大面积车库底板、顶板、平屋面、所有现浇板因商品砼坍落度大而产生的毛孔及收缩裂缝,导致结构渗漏水现象。

节点施工要求:

针对现浇混凝土,要求其坍落度达到3-5cm时,再进行砼二次振捣,确保该处混凝土密实;同时,重点关注该部位的施工控制。砼浇捣时采用二次振捣,机械磨平工艺施工,能控制结构板裂缝及渗漏水缺陷通病。

注意:坍落度小于3时,禁止二次振捣。

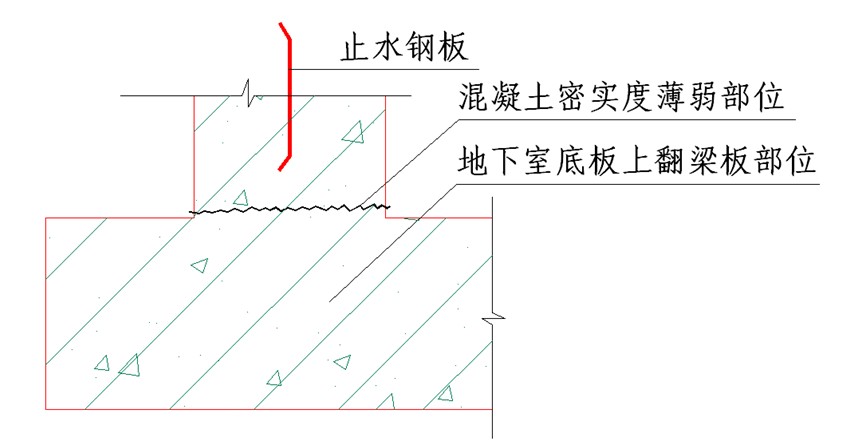

地下室底板,施工节点图
