变形缝做法要求有哪些?
5.1变形缝
I一般规定
5.1.1变形缝应满足密封防水、适应变形、施工方便、检修容易等要求。
5.1.2用于伸缩的变形缝宜少设,可根据不同的工程结构类别、工程地质情况采用后浇带、加强带、诱导缝等替代措施。
5.1.3变形缝处混凝土结构的厚度不应小于300mm。
Ⅱ设计
5.1.4用于沉降的变形缝最大允许沉降差值不应大于30mm。
5.1.5变形缝的宽度宜为2030mm。

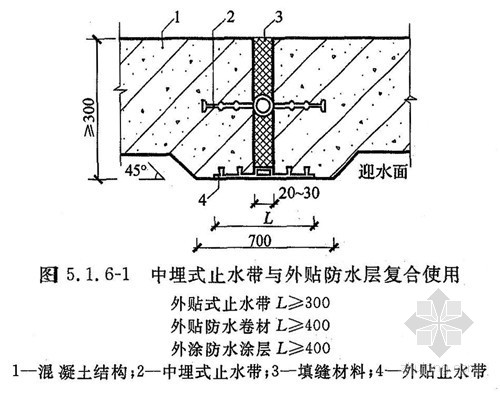

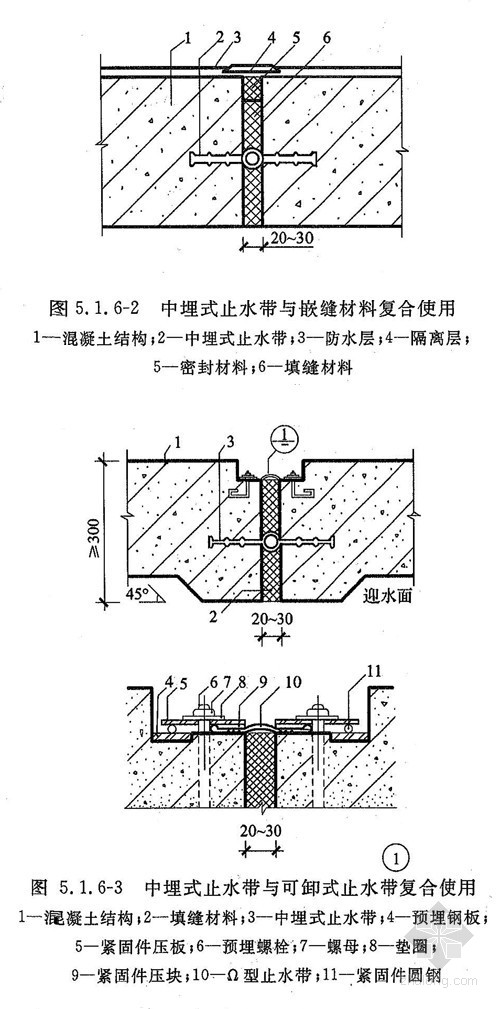

5.1.6变形缝的防水措施可根据工程开挖方法、防水等级按本规范表3.3.11、3.3.12选用。变形缝的几种复合防水构造形式,见图5.1.61一5.1.63。

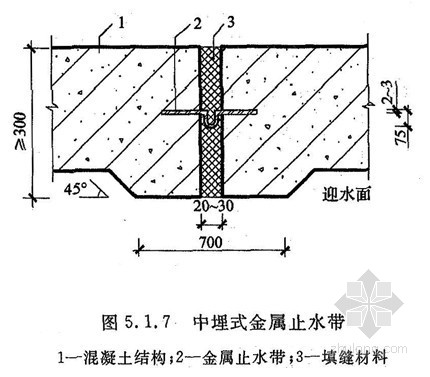

5.1.7环境温度高于50℃处的变形缝,中埋式止水带可采用金属制作(图11.7)。
Ⅲ材料

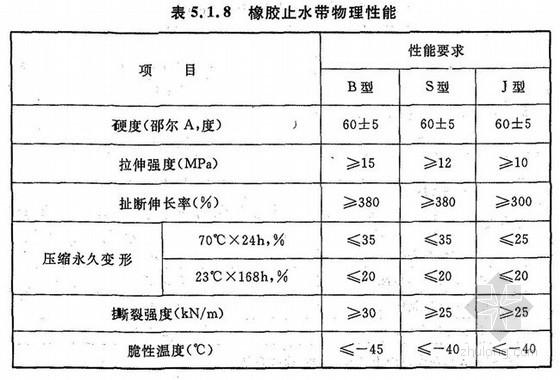

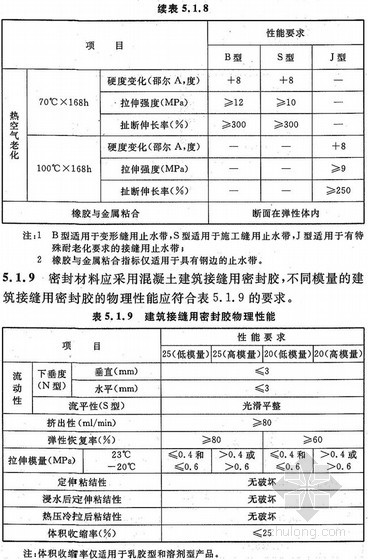

5.1.8变形缝用橡胶止水带的物理性能应符合表5.18的要求。
Ⅳ施工
5,1.10中埋式止水带施工应符合下列规定:
1止水带埋设位置应准确,其中间空心圆环应与变形缝的中心线重合;
2止水带应固定,顶、底板内止水带应成盆状安设;
3中埋式止水带先施工一侧混凝土时,其端模应支撑牢固,并应严防漏浆;
4止水带的接缝宜为一处,应设在边墙较高位置上,不得设在结构转角处,接头宜采用热压焊接;
5中埋式止水带在转弯处应做成圆弧形,(钢边)橡胶止水带的转角半径不应小于200mm,转角半径应随止水带的宽度增大而相应加大。
5.1.11安设于结构内侧的可卸式止水带施工时应符合下列规定;
1所需配件应一次配齐;
2转角处应做成45折角,并应增加紧固件的数量。

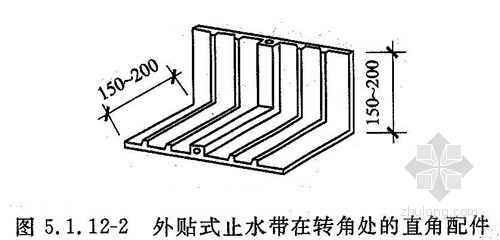

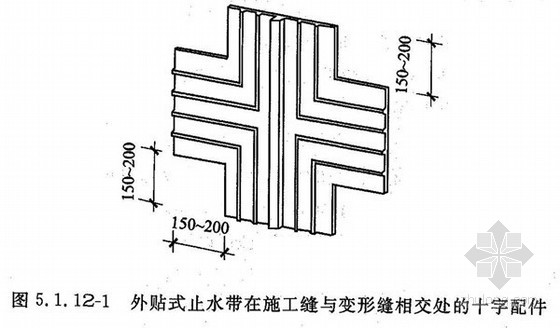

5.1.12变形缝与施工缝均用外贴式止水带(中埋式)时,其相交部位宜采用十字配件(图5.1.121)。变形缝用外贴式止水带的转角部位宜采用直角配件(图5.1.12-2)。
5.1.13密封材料嵌填施工时,应符合下列规定:
1缝内两侧基面应平整干净、干燥,并应刷涂与密封材料相容的基层处理剂;
2嵌缝底部应设置背衬材料;
3嵌填应密实连续、饱满,并应粘结牢固。
5.1.14在缝表面粘贴卷材或涂刷涂料前,应在缝上设置隔离层。
卷材防水层、涂料防水层的施工应符合本规范第4.3和4.4节的有关规定。
