钢结构焊接连接形式及焊缝形式有哪些？
1、焊缝连接形式
按被连接钢材的相互位置可分为对接、搭接、T型连接和角部连部四种（图3.4）。这些连接所采用的焊缝主要有对接焊缝和角焊缝。
2、焊缝形式
对接焊缝按所受力的方向分为正对接焊缝（图3.5a）和斜对接焊缝（图3.5b）。角焊缝（图3.5c）可分为正面角焊缝、侧面角焊缝和斜焊缝。

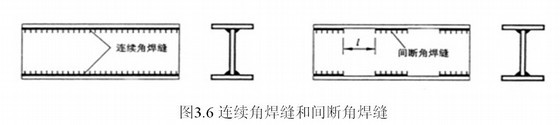

焊缝沿长度方向的布置分为连续角焊缝和间断角焊缝二种（图3.6）。连续角焊缝的受力性能较好，为主要的角焊缝形式。间断角焊缝的起、灭弧处容易引起应力集中，重要结构应避免采用，只能用于一些次要构件的连接或受力很小的连接中。

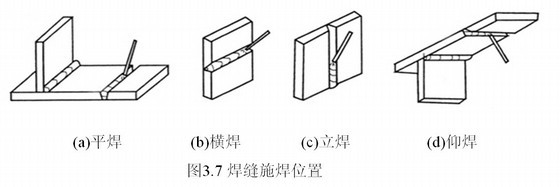

焊缝按施焊位置分为平焊、横焊、立焊及仰焊（图3.7）。平焊（又称俯焊）施焊方便。立焊和横焊要求焊工的操作水平比平较高。仰焊的操作条件最差，焊缝质量不易保证，因此应尽量避免采用仰焊。
3、焊缝符号与标注方法
在钢结构施工图中的焊缝，应遵照《焊缝符号表示法》（GB32488）和《建筑结构制图标准》（GB/T50105）的规定予以标注。
焊缝符号主要由图形符号、辅助符号和引出线等部分组成。
图形符号表示焊缝截面的基本形式。
引出线由横线、斜线及箭头组成，而横线由两条平行的实线与虚线组成，可在实线侧或虚线侧标注符号，斜线和箭头则将整个焊缝符号指向图形的有关焊缝处。

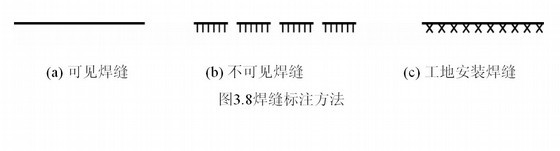

当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加粗线（表示可见焊缝）或栅线（表示不可见焊缝），工地安装焊缝加号，如图3.8。
