1 在主平面内受弯的实腹构件,其抗弯强度可按下式计算:

(5.2.6-1)

式中: Mmax钢梁计算截面最大弯矩设计值;

W钢梁的截面模量;

f钢材的抗弯强度设计值。

2 在主平面内受弯的实腹构件,抗剪强度可按下式计算:

(5.2.6-2)

式中: Vmax计算截面沿腹板平面作用的最大剪力设计值;

S计算剪应力处以上毛截面对中和轴的面积矩;

I型钢毛截面惯性矩;

tw型钢腹板厚度;

fv钢材的抗剪强度设计值。

3 当钢梁同时承受较大的正应力和剪应力时应按下式进行组合应力验算:

(5.2.6-3)

(5.2.6-3a)

式中:、腹板计算高度边缘同一点上同时产生的正应力、剪应力,按本规程

(5.2.6-2)式计算;

1计算折算应力的强度设计增大系数,1=1.1;

In净截面惯性矩;

y1计算点至型钢中和轴的距离。

悬挑承力架轴心受力构件强度计算

(5.2.7)

式中: N计算截面轴力设计值;

An有效净截面面积。

悬挑承力架轴心受压构件的稳定性计算

(5.2.8)

式中:N构件最大轴向力设计值;

轴心受压稳定系数(取截面两主轴稳定系数中的较小者),按本规程附录C采

用;

A计算截面面积。

悬挑承力架受弯构件的变形验算

[] (5.2.9)

式中:悬挑钢梁受弯构件的挠度,按照荷载效应的标准组合进行计算;

[]悬挑钢梁受弯构件的允许挠度值,根据表5.1.13选用。

悬挑承力架为悬挑承力钢梁的介绍

当悬挑承力架为悬挑承力钢梁时,其设计验算可采用以建筑主体结构支承点为平衡点的结构计算简图(图5.2.10)。悬挑脚手架底部承力架为钢丝绳辅助吊拉的悬挑钢梁时,钢丝绳应不参与受力计算,其结构计算简图可同图。

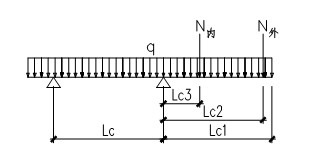

底部承力架为悬挑承力钢梁或钢丝绳辅助吊拉钢梁的计算示意图

图5.2.10 底部承力架为悬挑承力钢梁或钢丝绳辅助吊拉钢梁的计算示意图

内脚手架内立杆轴向力设计值;外脚手架外立杆轴向力设计值,型钢梁自重线荷载标准值。lc悬挑承力钢梁锚固点中心至建筑主体结构支承点的距离;lc1悬挑承力钢梁悬挑端面至建筑主体结构支承点的距离;lc2脚手架外立杆至建筑主体结构支承点的距离;lc3脚手架内立杆至建筑主体结构支承点的距离

摘自:DGJ32J121-2011江苏省建筑施工悬挑式钢管脚手架安全技术规
