钢纤维混凝土中钢纤维的基本要求有哪些？
（1）钢纤维的强度钢纤维混凝土破坏时，发现往往是钢纤维被拉断，这不是因为钢纤维抗拉强度不足，而是因为其韧性不足造成的。因此，要提高其韧性。如果材料通过淬火或其他急冷硬化方法获得，尽管其抗拉强度较高，但质地较脆，在搅拌过程中易被折断，反而会降低强化效果。因此，只要不是易脆断的钢材，通常强度较高的纤维可满足要求。一般钢纤维的抗拉强度不得低于380MPa。当工程有特殊要求时，钢纤维抗拉强度可由需方根据技术与经济条件提出。
（2）钢纤维的尺寸和形状钢纤维的尺寸，主要由强化特性和施工难易性决定。钢纤维如太粗或太短，其强化特性差，如过细或过长，则在搅拌时容易结团。为了增强钢纤维同混凝土之间的粘结强度，常采用增大表面积或将纤维表面加工成凹凸形状，按外形可为平直形、波浪形、压痕形、扭曲形、端钩形、大头形等，见图10-46。按横截面可为圆形、矩形、月牙形及不规则形等。

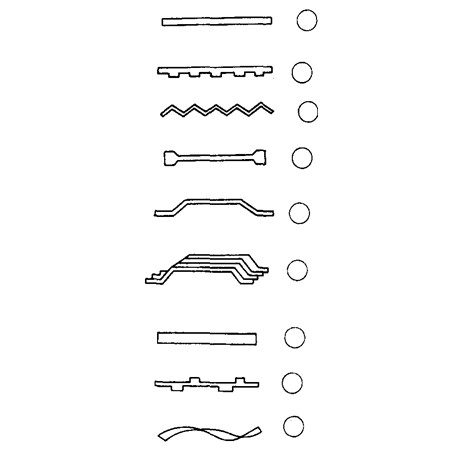

图10-46 钢纤维的外形
钢纤维的标称长度指钢纤维两端点之间的直线长度，其尺寸可为15~60mm。钢纤维截面的直径或等效直径宜在0.3~1.2mm。钢纤维长径比或标称长径比宜在30~100。
钢纤维混凝土结构对钢纤维几何尺寸参数的要求宜符合表10-96的规定。
钢纤维几何参数采用范围 表10-96
钢纤维馄凝土结构类别
长度（mm）
直径（等效直径）（mm）
长径比
一般浇筑成型的结构
25~50
0.3~0.8
40~100
抗震框架节点
40~50
0.4~0.8
50~100
铁路轨枕
20~30
0.3~0.6
50~70
喷射混凝土
20~25
0.3~0.5
40~60
注：钢纤维的等效直径是指非圆形截面换算成圆形截面的直径。
