附着式升降脚手架安装一般要求有哪些

附着式升降脚手架安装一般要求有哪些?

1、附着式升降脚手架应按专项施工方案进行安装,可采用单片式主框架的架体(图1-1),也 可采用空间桁架式主框架的架体(图1-2)

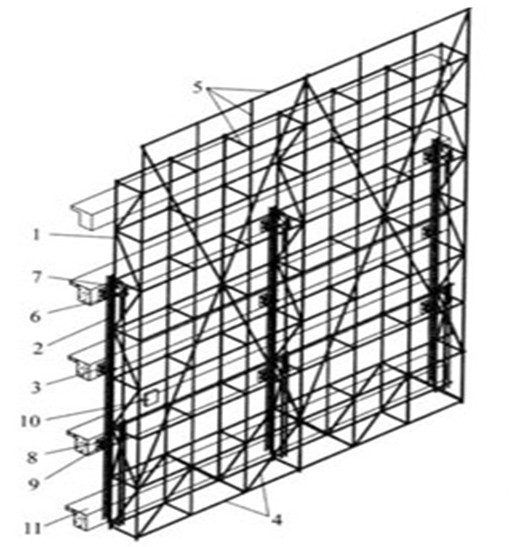

图1-1 单片式主框架的架体示意图

1竖向主框架(单片式),2导轨,3附墙支座(含防倾覆、防坠落装置),4水平支承桁架,5架体构架,6升降设备,7升降上吊挂件,8升降下吊挂点(含荷载传感器),9定位装置,10同步控制装置,11工程结构

图1-2 空间桁架式主框架的架体示意图

1竖向主框架(空间桁架式),2导轨,3悬臂梁(含防倾覆装置),4水平支承桁架,5架体构架,6升降设备,7悬吊梁,8下提升点,9防坠落装置,10工程结构

2、附着式升降脚手架在首层安装前应设置安装平台,安装平台应有保障施工人员安全的防护设施,安装平台的水平精度和承载能力应满足架体安装的要求。

3、安装时应符合下列规定:

1)、相邻竖向主框架的高差应不大于20 mm;

2)、竖向主框架和防倾导向装置的垂直偏差应不大于5,且不得大于60mm;

3)、预留穿墙螺栓孔和预埋件应垂直于建筑结构外表面,其中心误差应小于15 mm。

4)、连接处所需要的建筑结构混凝土强度应由计算确定,且不得小于C10;

5)、升降机构连接应正确且牢固可靠;

6)、安全控制系统的设置和试运行效果符合设计要求;

7)、升降动力设备工作正常。

4、附着支承结构的安装应符合设计要求,不得少装和使用不合格螺栓及连接件。

5、安全保险装置应全部合格,安全防护设施应齐备,且应符合设计要求,并应设置必要的消防设施。

6、电源、电缆及控制柜等的设置应符合现行行业标准《施工现场临时用电安全技术规范》JGJ46的有关规定。

7、采用扣件式脚手架搭设的架体构架,其构造应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JBJ130的要求。

8、升降设备、同步控制系统及防坠落装置等专项设备,均应采用同一厂家产品。

9、升降设备、控制系统、防坠落装置等应采取防雨、防砸、防尘等措施。
