钢筋混凝土芯柱设置要求有哪些

钢筋混凝土芯柱设置要求有哪些?

墙体的下列部位宜设置芯柱:

1.在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞,宜设置素混凝土芯柱;

2.五层及五层以上的房屋,应在上述部位设置钢筋混凝土芯柱。

芯柱的构造要求如下:

1.芯柱截面不宜小于120mm120mm,宜用不低于C20的细石混凝土浇灌;

2.钢筋混凝土芯柱每孔内插竖筋不应小于110,底部应伸入室内地面下500mm或与基础圈梁锚固,顶部与屋盖圈梁锚固;

3.在钢筋混凝土芯柱处,沿墙高每隔600mm应设4钢筋网片拉结,每边伸入墙体不小于600mm(图13-23);

图13-23 钢筋混凝土芯柱处拉筋

4.芯柱应沿房屋的全高贯通,并与各层圈梁整体现浇,可采用图13-24所示的做法

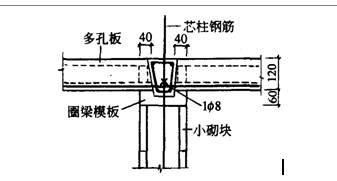

图13-24 芯柱贯穿楼板的构造

抗震设防区混凝土小型空心砌块房屋芯柱设置要求 表13-37

芯柱竖向插筋应贯通墙身且与圈梁连接;插筋不应小于112。芯柱应伸入室外地下500mm或锚入浅于500mm基础圈梁内。芯柱混凝土应贯通楼板,当采用装配式钢筋混凝土楼板时,可采用图13-25的方式实施贯通措施。

图13-25 芯柱贯通楼板措施

抗震设防地区芯柱与墙体连接处,应设置4钢筋网片拉结,钢筋网片每边伸入墙内不宜小于1m,且沿墙高每隔600mm设置。

在6~8度抗震设防的建筑物中,应按芯柱位置要求设置钢筋混凝土芯柱;对医院、教学楼等横墙较少的房屋,应根据房屋增加一层的层数,按表13-37的要求设置芯柱。
