建筑工程梁箍筋布置要求有哪些

建筑工程梁箍筋布置要求有哪些?

1.梁的箍筋设置:对梁高>300mm,应沿梁全长设置;对梁高为150~300mm,可仅在构件两端各1/4跨度范围内设置,但当在构件中部1/2跨度范围内有集中荷载作用时,则应沿梁全长设置;对梁高<150mrn,可不设置。

梁支座处的箍筋从梁边(或墙边)50mm开始设置。

2.梁中箍筋的直径:对梁高800mm,不宜小于6mm;对梁高>800mm,不宜小于8mm。梁中配有计算需要的纵向受压钢筋时,箍筋直径还不应小于纵向受压钢筋最大直径的0.25倍。

3.梁中箍筋的最大间距:宜符合表9-16的规定。

当梁中配有按计算需要的纵向受压钢筋时,箍筋的间距不应大于15d(d为纵向受压钢筋的最小直径);当一层内的纵向受压钢筋多于5根且直径大于18mm时,箍筋的间距不应大于10d。

梁中箍筋的最大间距(mm) 表9-16

项次

梁高

按计算配置箍筋

按构造配置箍筋

1

150~300

150

200

2

300~500

200

300

3

500~800

250

350

4

>800

300

400

梁中纵向受力钢筋搭接长度范围内的箍筋间距应符合9-2-3-1条的规定。

4.箍筋的形式与肢数:箍筋应做成封闭式,基本形式为双肢箍筋(图9-21a)。当梁的宽度不大于400mm但一层内的纵向受压钢筋多于4根或梁的宽度大于400mm,且一层内的纵向受压钢筋多于3根,应设置复合箍筋,如图9-21(b)与(c)所示的四肢箍筋与图9-21(d)所示的六肢箍筋。为了施工方便,四肢箍筋可由两个相同的多肢箍筋拼成。

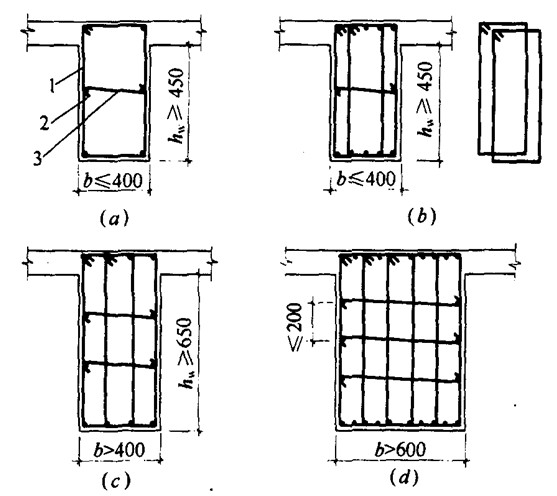

图9-21 梁中的箍筋、腰筋与拉筋布置

(a)双肢箍筋;(b)与(c)四肢箍筋;(d)六肢箍筋

1-箍筋;2-腰筋;3-拉筋

5.抗扭箍筋应做成封闭式,且应沿截面周边布置;当采用复合箍筋时,位于截面内部的箍筋不应计入抗扭箍筋面积。抗扭箍筋的末端应做成135弯钩,弯钩端头平直段长度不应小于10d。
