建筑工程钢筋加工弯曲成型工艺有哪些？
1、划线
钢筋弯曲前，对形状复杂的钢筋（如弯起钢筋），根据钢筋料牌上标明的尺寸，用石笔将各弯曲点位置划出。划线时应注意：
（1）根据不同的弯曲角度扣除弯曲调整值（见表9-23）,其扣法是从相邻两段长度中各扣一半；
（2）钢筋端部带半圆弯钩时，该段长度划线时增加0.5d（d为钢筋直径）；
（3）划线工作宜从钢筋中线开始向两边进行；两边不对称的钢筋，也可从钢筋一端开始划线，如划到另一端有出入时，则应重新调整。
[例] 今有一根直径20mm的弯起钢筋，其所需的形状和尺寸如图9-73所示。划线方法如下：

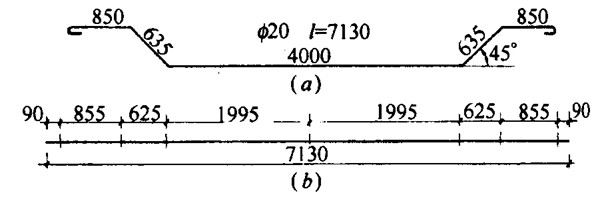

图9-73 弯起钢筋的划线
（a）弯起钢筋的形状和尺寸；（a）钢筋划线
第一步在钢筋中心线上划第一道线；
第二步取中段4000/2－0.5d/2＝1995mm，划第二道线；
第三步取斜段635－20.5d/2＝625mm，划第三道线；
第四步取直段850－0.5d/2＋0.5d＝855mm，划第四道线。
上述划线方法仅供参考。第一根钢筋成型后应与设计尺寸校对一遍，完全符合后再成批生产。
2．钢筋弯曲成型
钢筋在弯曲机上成型时（图9-74）,心轴直径应是钢筋直径的2.5~5.0倍，成型轴宜加偏心轴套，以便适应不同直径的钢筋弯曲需要。弯曲细钢筋时，为了使弯弧一侧的钢筋保持平直，挡铁轴宜做成可变挡架或固定挡架（加铁板调整）。
图9-74 钢筋弯曲成型
（a）工作简图；（b）可变挡架构造
1-工作盘；2-心轴；3-成型轴；4-可变挡架；5-插座；6-钢筋
钢筋弯曲点线和心轴的关系，如图9-75所示。由于成型轴和心轴在同时转动，就会带动钢筋向前滑移。因此，钢筋弯90时，弯曲点线约与心轴内边缘齐；弯180时，弯曲点线距心轴内边缘为1.0~1.5d（钢筋硬时取大值）。

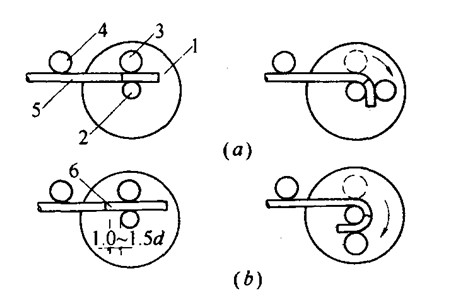

图9-75 弯曲点线与心轴关系
（a）弯90；（b）弯180
1-工作盘；2-心轴；3-成型轴；4-固定挡铁；5-钢筋；6-弯曲点线
注意：对HRB335与HRB400钢筋，不能弯过头再弯过来，以免钢筋弯曲点处发生裂纹。
3．曲线形钢筋成型
弯制曲线形钢筋时（图9-76）,可在原有钢筋弯曲机的工作盘中央，放置一个十字架和钢套；另外在工作盘四个孔内插上短轴和成型钢套（和中央钢套相切）。插座板上的挡轴钢套尺寸，可根据钢筋曲线形状选用。钢筋成型过程中，成型钢套起顶弯作用，十字架只协助推进。
图9-76 曲线形钢筋成型
（a）工作简图；（b）十字撑及圆套详图；（c）桩柱及圆套详图
1-工作盘；2-十字撑及圆套；3-桩柱及圆套；4-挡轴圆套；5-插座板；6-钢筋
4．螺旋形钢筋成型
螺旋形钢筋，除小直径的螺旋筋已有专门机械生产外，一般可用手摇滚筒成型（图9-77）。近年来，有些地区改用机械传动的滚筒。由于钢筋有弹性，滚筒直径应比螺旋筋内径略小，可参考表9-35。

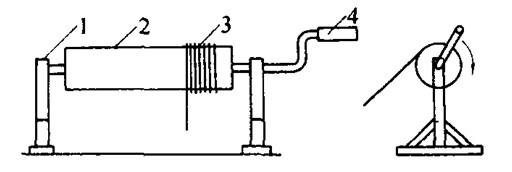

图9-77 螺旋形钢筋成型
1-支架；2-卷筒；3-钢筋；4-摇把
滚筒直径与螺旋筋直径关系 表9-35
螺旋筋内径（mm）
6
288
360
418
485
575
630
700
760
845
-
-
-
8
270
325
390
440
500
565
640
690
765
820
885
965
滚筒外径（mm）
260
310
365
410
460
510
555
600
660
710
760
810
