附着升降脚手架按附着支承方式的分类有哪些

附着支承即将脚手架附着于工程边侧结构（墙体、框架）之侧并支承和传递脚手架荷载的附着构造，共有图5-108所示9种，由于悬挑式和吊拉式无防倾构造，现已停止使用，故按附着支承方式可划分成以下7种：

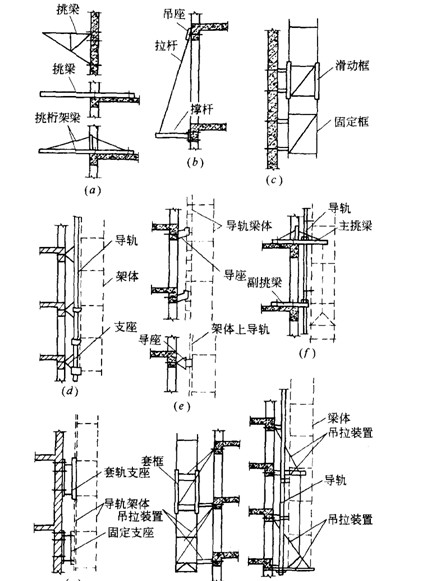

图5-108 附着支承结构的9种形式示意

（a）悬挑式；（b）吊拉式；（c）套框式；（d）导轨式；（e）导座式；

（f）挑轨式；（g）套轨式；（h）吊套式；（i）吊轨式

1）套框（管）式附着升降脚手架。即由交替附着于墙体结构的固定框架和滑动框架（可沿固定框架滑动）构成的附着升降脚手架；

2）导轨式附着升降脚手架。即架体沿附着于墙体结构的导轨升降的脚手架；

3）导座式附着升降脚手架。即带导轨架体沿附着于墙体结构的导座升降的脚手架；

4）挑轨式附着升降脚手架。即架体悬吊于带防倾导轨的挑梁带（固定于工程结构的）下并沿导轨升降的脚手架；

5）套轨式附着升降脚手架。即架体与固定支座相连并沿套轨支座升降、固定支座与套轨支座交替与工程结构附着的升降脚手架；

6）吊套式附着升降脚手架。即采用吊拉式附着支承的、架体可沿套框升降的附着升降脚手架；

7）吊轨式附着升降脚手架。即采用设导轨的吊拉式附着支承、架体沿导轨升降的脚手架。

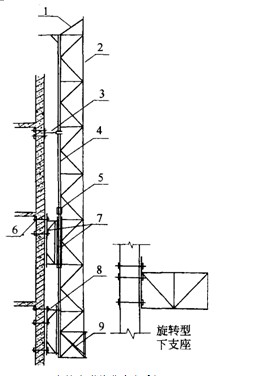

图5-109~111分别示出了导轨式、导座式和套轨式附着升降脚手架的基本构造情况。

1-吊挂支座；2-提升设备；3-架体；4-导轨；5-导座；6-固定螺栓；7-滚轴；8-导轨立杆

1-三角挂架；2-架体；3-滚动支座A；4-导轨；5-防坠装置；

6-穿墙螺栓；7-滑动支座B；8-固定支座；9-架底框架
