根据国家建筑标准设计图集03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》和08G101-11《G101系列图集施工常见问题答疑图解》规定如下:

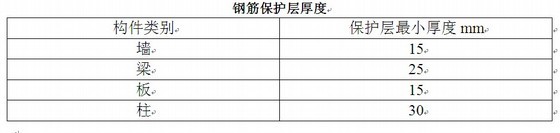

1、钢筋保护层厚度
指构件内,受力钢筋外皮至砼构件表面之间的距离。
2、梁内纵筋伸入支座的锚固

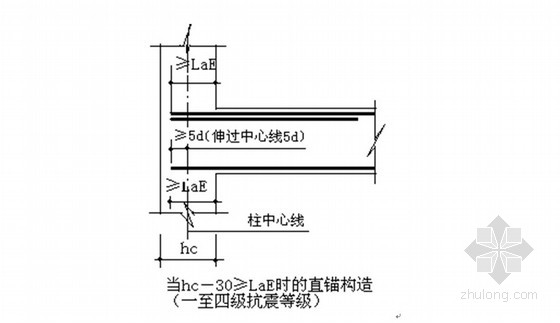

当hc-30LaE时:可采用直锚方式,且直锚长度应0.5hc+5d。

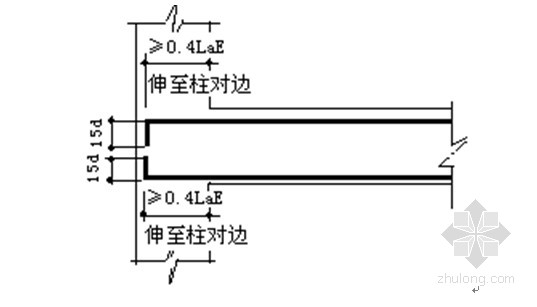

当0.4LaE(hc-30)<LaE时:可采用90o弯锚方式,伸入支座平直长度0.4LaE,且伸至柱边纵筋内侧,弯折长度等于15d。试验证明,即使实际平直长度加上弯折长度15d小于LaE,也可以满足锚固强度要求。
当(hc-30)<0.4LaE时:柱截面不符合构造要求。采用增加弯折长度以使总长度满足锚固长度LaE的做法是不正确的(详见08G101-11)。

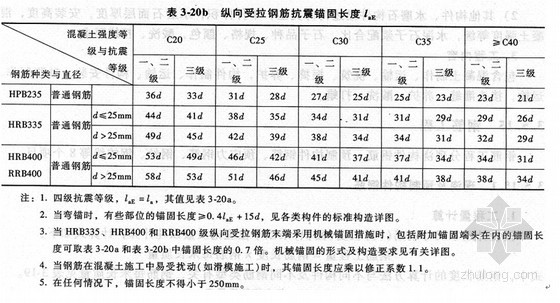

下表为03G101一1中纵向受拉钢筋抗震直锚长度LaE值。

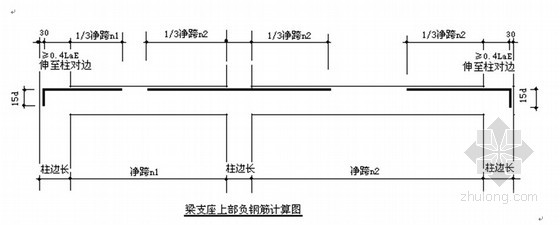

支座负筋:

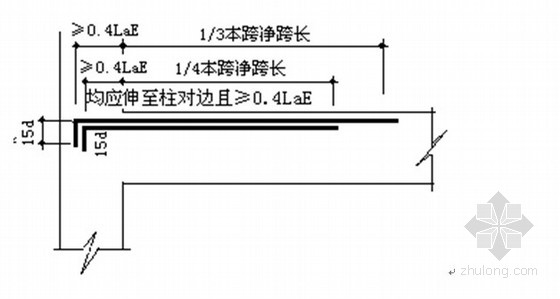

①两端支座直角筋弯折长(外包)为15d
②负筋伸出支座边长度:第一排负筋为三分之一净跨(中间支座取大跨一边);第二排负筋为四分之一净跨。
3、抗震框架梁箍筋加密范围
箍筋根数的计算:
加密区与非加密区分界线的一根箍筋计入加密区根数时,其计算公式为:
加密区根数=(加密区长度-50)加密间距+1
非加密区根数=(净跨长-加密区长2)非加密间距-1

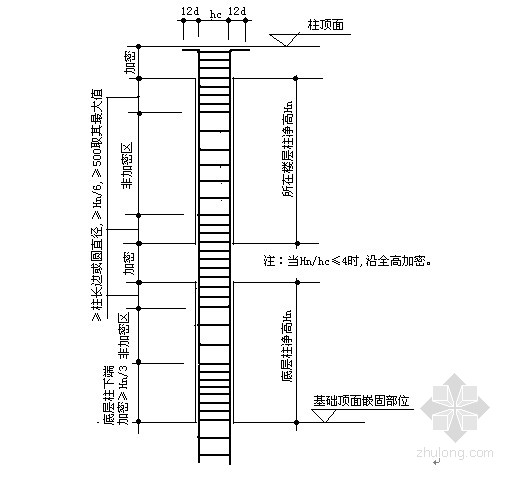

4、抗震框架柱箍筋加密区范围
底层柱下端加密区柱净高/3,
底层柱上端、二层及以上柱的上下端加密区柱长边尺寸柱净高/6500
柱箍筋根数=(加密区范围高度和加密间距+非加密区范围高度和非加密间距+1)+基础内箍筋根数
