如何计算砌筑工程量?
【例】某小型住宅(如图所示)为现浇钢筋混凝土平顶砖墙结构,室内净高2.9m,门窗均用平拱砖过梁,外门M-1洞口尺寸为1.0m2.0m,内门M-2洞口尺寸为0.9m2.2m,窗洞高均为1.5m,内外墙均为l砖混水墙,用M25水泥混合砂浆砌筑板厚0.12m。试计算砌筑工程量。

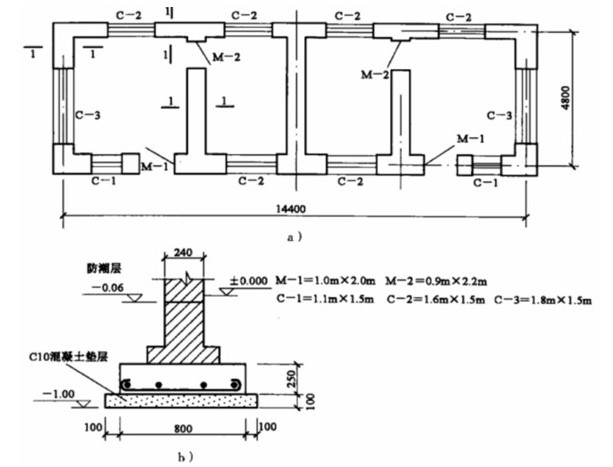

某小型住宅平面图和基础剖面图 a)平面图 b)剖面图
【解】(1)定额工程量:
①计算应扣除工程量:
门:
M-1:1220.24m3=0.96m3
M-2:0.92.220.24m3=0.95m3
窗:(1.8x2+1.12+1.66)1.5x0.24m3=5.54m3
砖平拱过梁
M-1:(1.00+0.1)0.240.242m3=0.13m3
M-2:(0.9+0.1)0.240.242m3=0.12m3
窗:[(1.8+0.1)0.240.242+(1.1+0.1)20.240.24+(1.6+0.1)60.240.24] m3=0.95 m3
共扣减:(0.96+0.95+5.54+0.13+0.12+0.95)m3=8.65 m3
②计算砖墙毛体积:
外墙:(14.4+4.8)2m=38.40m
内墙:(4.8-0.24)3m=13.68m
总长:(38.4+13.68)m=52.08m
墙高内外墙均为2.9m,砖墙毛体积:
(52.082.90.24)rri3=36.25 m3
套用基础定额4-10。
③砌筑工程量:
内外砖墙:(36.25-8.64)m3=27.61 m3
套用基础定额4-10。
砖平拱:(0.13+0.12+0.95)m3=1.20 m3
套用基础定额4-62。
砖基础:52.08(0.240.65+0.01575)m3=8.94 m3
套用基础定额4-1。
(2)清单工程量:
V内墙=[13.680.24(2.9+0.12)+0.12] m3=10.04 m3
V外墙=(38.42.90.24+0.13+0.95)m327.81 m3
V砖=52.08(0.240.65+0.01575)m3=8.94 m3
清单工程量计算见表。
表 清单工程量计算表
序号
项目编码
项目名称
项目特征描述
计量单位
工程量
1
010302001001
实心砖墙
外墙,混水墙,墙体厚240mm,墙体高2.9m
m3
27.81
2
010302001002
实心砖墙
内墙,混水墙,墙体厚240mm,墙体高3.02m
m3
10.04
3
010301001001
砖基础
条形基础,基础深0.65m
m3
8.94
