如何计算场地地形图和各方格网挖、填土方工程量？
【例】某建筑物场地地形图和方格网（边长a=20.0m）布置如图所示。土壤为二类土，场地地面泄水坡度ix=0.3%,iy=0.2％。试确定场地设计标高（不考虑土的可松性影响，余土加宽边坡），计算各方格挖、填土方工程量。

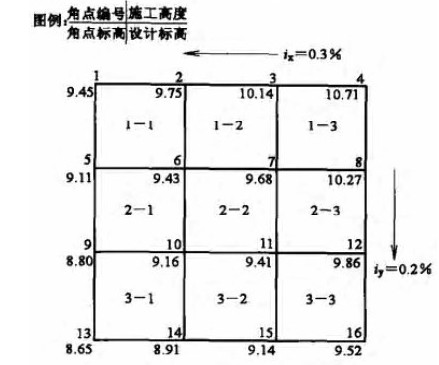

某场地地形图和方格网布置
【解】（1）计算场地设计标高H0：
H1=（9.45+10.71+8.65+9.52）m=38.33m
2H2=2（9.75+10.14+9.11+10.27+8.80+9.86+8.91+9.14）m=151.96m
4H4=4（9.43+9.68+9.16+9.41）m=150.72m
H0=（H1+2H2+4H4）/4N=（38.33+151.96+150.72）/49m=9.47m
（2）根据泄水坡度计算各方格角点的设计标高：
以场地中心点（几何中心口）为H0，计算各角点设计标高为
H1=H0-300.3%+300.2%=（9.47-0.09+0.06）m=9.44m
H2=H1+200.3%=（9.44+0.06）m=9.50m
H5=H0-300.3%+100.2%=（9.47-0.09+0.02）m=9.40m
H6=H5＋200.3%=(9.40+0.06)m=9.46m
H9=H0-300.3％-100.2%=（9.47-0.09-0.02）m=9.36m
其余各角点设计标高均可求出，详见图2-6。
（3）计算各角点的施工高度：
各角点的施工高度（以+为填方，-为挖方）：
h1=（9.44-9.45）m=-0.01m
h2=（9.50-9.75）m＝-0.25m
h3=（9.56-10.14）m=-0.58m
各角点施工高度如图所示。
某场地计算土方工程量图
（4）确定零线（即挖、填方的分界线）：
确定零点的位置，将相邻边线上的零点相连，即为零线，如图所示。如1~5线上：X1=[0.01/（0.01+0.29）]20m=0.67m，即零点距角点1的距离为0.67m。
（5）计算各方格土方工程量（以（+）为填方，（-）为挖方）：

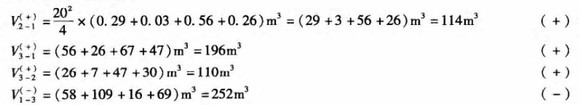

1）全填或全挖方格：
全填或全挖方格计算

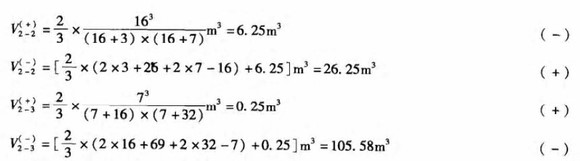

2）两挖、两填方格：
两挖、两填方格计算

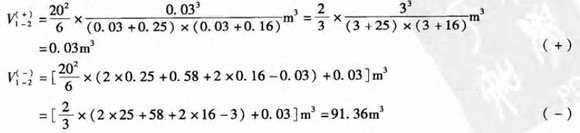

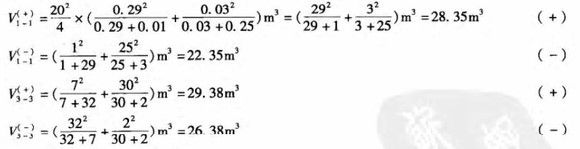

3）三填-挖或三挖-填方格：
三填-挖或三挖-填方格计算
三填-挖或三挖-填方格
将算出的各方格土方工程量按挖、填方分别相加，得场地土方工程量总计：
挖方：503.92m2
填方：504.26m2
挖方、填方基本平衡。
清单工程量计算见表。
表 清单工程量计算表
序号
项目编码
项目名称
项目特征描述
计量单位
工程量
1
010101002001
挖土方
二类土
m2
503.92
2
010103001001
土方回填
二类土、夯填
m2
504.26
