图1.1 CAD图纸导入软件后空白

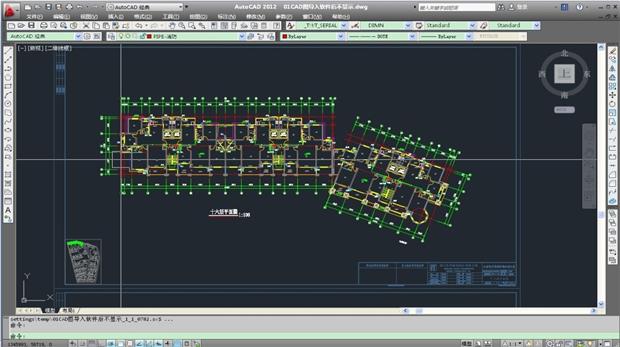

图1.2 用CAD打开显示正常
【业务分析】：出现这种情况，大部分是因为CAD图纸采用了一些特殊的设计方法，或是图纸中包含了异常的信息，要处理此类情况，需要在CAD软件中做相关的处理。
1) 原因一：CAD文件中有部分数据文件有误，属性定义错误。
【处理方法】：
a) 在CAD中新建一个CAD文件；
b) 使用insert命令，插入块，将这张图纸插入进去，如图1.3；
图1.3 块插入图纸
c) 使用X(EXPLODE)分解命令将插入的块炸开；
d) 选中图纸，选择【文件】下的【输出】命令，选择输出块，进行命名保存，如图1.4；
图1.4 输出块
e) 将输出的块导入软件中即可。
2) 原因二：CAD图纸文件使用了加密处理。

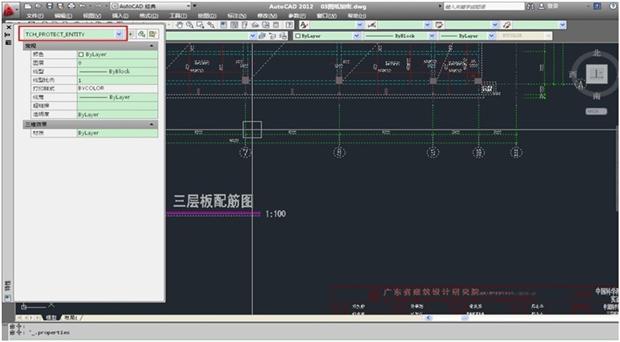

如何确认是否加密：用CAD软件打开图纸，双击图元或是选中图元之后按ctrl+1组合键调出属性表，在弹出的特性对话框中，有PROTECT信息，如图1.5。
