问题：图中标注的DL是代表什么梁

问题：图中标注的DL是代表什么梁？

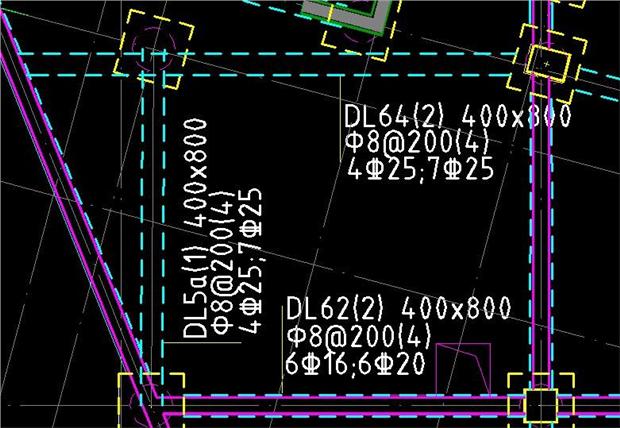

图7.1 梁标注案例

答：

通过上面对其作用及标注方法分析后，可以发现如果单单从标注DL上判断其是哪种梁，显然是不准确的。

仔细看图可以发现，此张图中有承台，DL下部并没有桩，其集中标注中也没有包含B、T字样，DL起的作用是联系承台的作用，因此从平法图集的角度判断此梁为基础联系梁（基础连梁），可在软件中处理选用基础联系梁（基础连梁）即可，但对于这种标注，还应咨询设计人员进行明确。
