如何钢支撑制作工程量

如何钢支撑制作工程量?

钢支撑

清单工程量和定额工程量计算规则相同,按设计图示尺寸以质量计算。不扣除孔眼、切边、切肢的质量,焊条、铆钉、螺栓等不另增加质量,不规则或多边形钢板以某外接矩形面积乘以厚度乘以单位理论质量计算。

【例】如图所示,求钢支撑制作工程量。

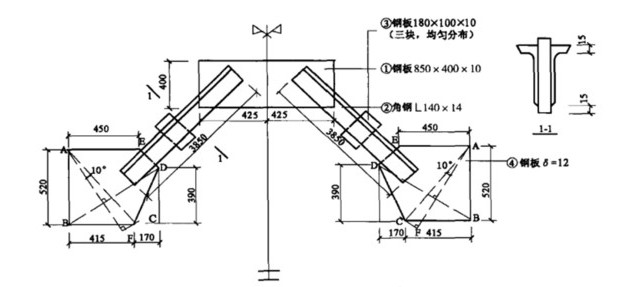

某工程钢支撑示意图

【解】(1)定额工程量:

角钢(L14014):3.852229.5kg=454.31cg

钢板(=10):0.850.478.5kg=26.7kg

钢板(=10):0.180.13278.5kg=8.478kg

钢板(=12):(0.17+0.415)0.52294.2=0.5850.52294.2kg=57.3kg

工程量合计:(454.3+26.7+8.478+57.3)kg=546.78kg

套用基础定额12-28。

(2)清单工程量:

工程量=0.547t

清单工程量计算见表。

清单工程量计算表

钢支撑,制作工程量
