晶闸管工作原理闸管导通的两个条件是什么?

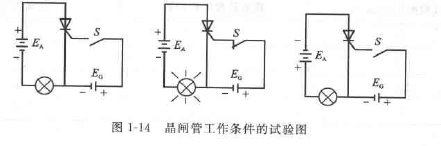

答:由电源、晶闸管的阳极和阴极、白炽灯组成晶闸管主电路如图1-14所示;由电源、开关S.晶闸管的门极和阴极组成控制电路(触发电路)如图1-14所示。

1-14

当其承受正向阳极电压时(灯不亮〕,仅在门极承受正向电压的情况下才导通(灯亮)导通后门极失去控制作用。当晶闸管承受反向阳极电压时.不论门极承受何种电压晶闸管都关断(灯不亮)。当主回路电压(或电流〕减小到接近于零时.它关断。

晶闸管导通必须同时具备两个条件:

(1)晶闸管主电路加正向电压。

(2)晶闸管控制电路加合适的正向电压。

晶闸管一旦导通,门极即失去控制作用,故晶I}}管为半控型器件。为使晶闸管关断,必须使其阳极电流减小到一定数值以下.这只有通过使阳极电压减小到零或反向的方法来实现。
