电感器及其作用和电路符号有哪些?

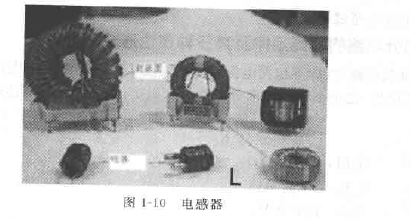

答:电感器是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,也是电子电路中常用的元器件之一,如图1--10所示。

1--10

(1〕自感与互感:

①自感:当线圈中有电流通过时,线圈的周围就会产生磁场。当线圈中电流发生变化时,其周围的磁场也产生相应的变化,此变化的磁场可使线圈自身产生感应电动势(电动势用以表示有源元件理想电源的端电压)这就是自感。

②互感:两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈粉合的程度。

(2)电感器的作用与电路图形符号:

①电感器的电路图形符号:图形符号如图1-11所示,文字符号用字母L表示。

1-11

②电感器的作用:电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
