怎样测量交流电压?
答：测量交流电压分单相交流电压的测量和三相交流电压的测量。
(1)单相交流电压的测量:
单相交流电压测量通常采用交流电压表.并接在被测电路上也要注意量程的选择、但没有极性的要求问题。
测量时可以用电怅表直接接人;为了扩大量程，常采用电压互感器，但互感器不应二次测短路以确保安全。

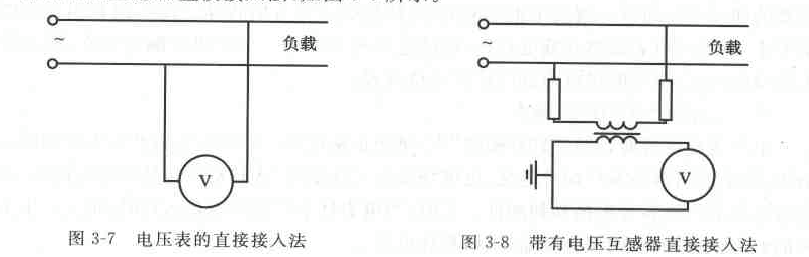

电压表的直接接人法，如图3--7所示.
带有电压互感器直接接人法如图3--8所示。
3--7、3--8
〔2)三相交流电压的测量:
三相交流电压的测量.可以采用三只电压表.三只表同时读取测量数据，测量准确度较高，但是为了节省起见通常采用一只电压表，作三次测量.获得三相电压的数据.又常用电压转换开关.用一只电压表测量下相电压数据，此时，电压表可固定接线，操作比较方便。三相交流电压测量的各种连接.如图3--9所示。
