怎样测量直流电流?
答:直流电流的测量采用直流电流表串联在被测电路内,接线时要注意正、负极性,正确接线,还要正确选择量程,估计被侧电流应为满刻度的75%左右.
为了扩大量程,也7采用分流器测量时应将分流器穿在被测电路中.表头并接在分流器的电位端钮上.仍然要注意极性口一般外服定值导线是和仪表、分流器一起配套的如果外服定值导线长度不够.可用不同截面积和长度的导线代替,但应该使替代导线的电阻等于0.035。

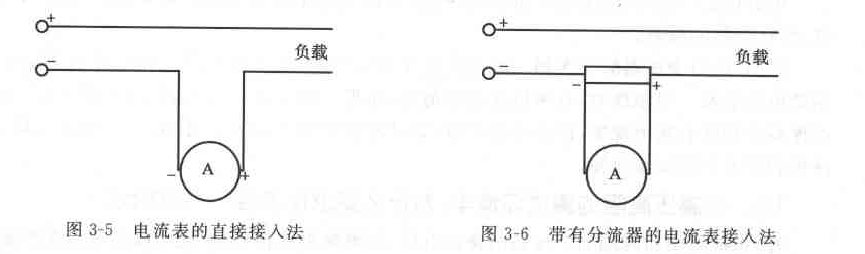

电流表直接接人法.如图3--5所示
带有分流器的电流表接入法,如图3--6所示
