输电线路二段式电流保护线路的作用有哪些

输电线路二段式电流保护线路的作用有哪些?

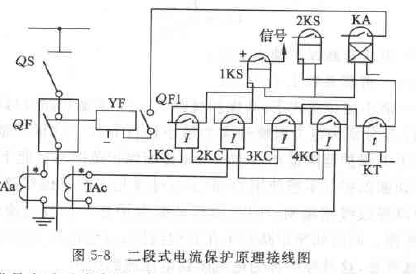

答:电流速断保护只能保护线路的一部分,不能作为线路的主保护只能作为加速切除线路首端故障的辅助保护过电流保护既可做本线路的后备保护.又可做下一级线路的后备保护,但切除时间较长。通常情况下,为了对线路进行可靠的保护,把电流速断保护和过电流保护相配合构成二段式电流保护。二段式电流保护的原理接线图,见图5-8所示

5--8

图5-8中第一段是电流速断保护,有电流继电器1KC,2KC和信号继电器1KS组成;第二段是定时限过电流保护由电流继电器3KC,4KC,时间继电器KT和信号继电器2KS组成。中间继电器KA是二段电流保护公用的出口继电器。

二段式电流保护广泛地应用于10~35 kV电网中。

输电线路,电流保护
