电机电枢绕组出现短路故障时,应怎样检修

电机电枢绕组出现短路故障时,应怎样检修?

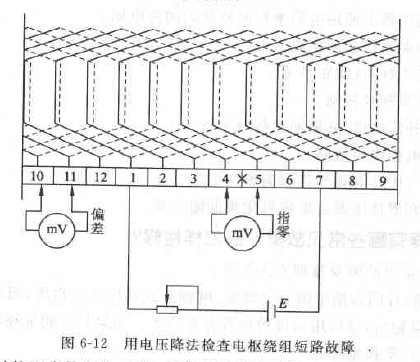

答:直流电机电枢绕组短路故障包括元件内部匝间短路:元件由于错接(错焊)而短路;换向片间短路等。这些故障的共同特征是短路元件的匝数减少或为零,这一特征可用来判断短路的绕组元件。山于短路烧坏电枢绕组时,通过观察即能找出故障点否则可用短路侦察器或电压降法〔如图6--12)查出故障点。

6--12

电源加在相对的两个换向片之间,用毫伏表依次测量换向片间的电压,若毫伏表读数有规律,则表示元件良好;若读数突然变小.就说明这两个换向片之间的元件有短路故障;若毫伏表读数为零则是换向片短路若毫伏表读数突然升高,则可能是元件断路或元件端接线与换向片脱烨所致.故用电压降法也能检测电枢绕组断路故障。

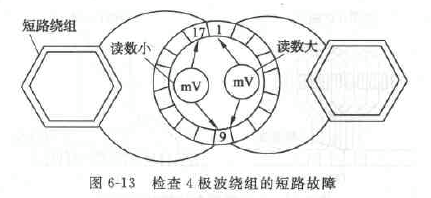

对于4极的波绕组.因绕组经过申联的两个绕组元件后才回至相邻的换向片上,如果其中一个元件发生短路故障那么当表笔接触相邻的换向片时,毫伏表所示电压会下降,但无法辨别出两个元件中哪一个有故障。因此,还需把毫伏表跨接到相当于一个换向器节距的两个换向片土才能查出有故障的元件其检查方法如图6-13所示。

6--13

对于短路元件较多、绝缘烧焦变脆的情况,必须重绕。若短路元件仅有一两个,也可采取将短路元件从电枢绕组中切除的应急措施。
