水泵吸水管段气塞现象及吸水管段如何正确安装

水泵吸水管段气塞现象及吸水管段如何正确安装？

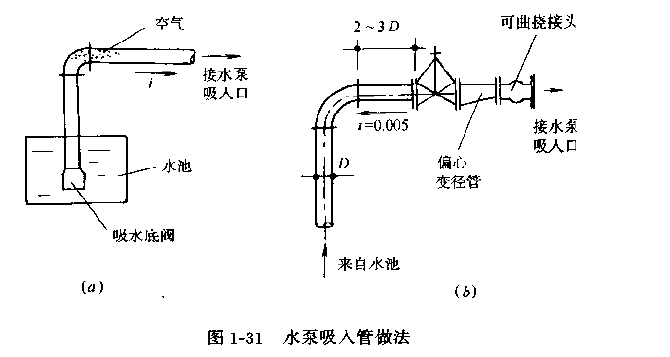

气塞现象一般发生在非自灌式的吸水管段上。当安装吸水管水平管段出现顺坡时(即水流方向与坡向相同时)，在水平管段的高点处会积存一定量的空气，无法从泵体排出。当空气积存到水无法通过时即形成完全气塞，水泵无法工作，见图1---31（a)。

水泵吸水管安装不当，对水泵的工作效率影响很大。气塞轻者会影响水泵的流量扬程，严重时则无法运行。因此，在安装水泵吸水管时应注意正确的安装方法:

(1)为防止吸水管中积存空气，吸水管(指水平管段)应具有沿水流方向连续上升的坡度(即逆坡)接至水泵吸入口，坡度不宜小于5％0.

(2)吸水管靠近水泵入口处，应有约2-3倍管径的直管段，避免直接安装弯头，造成水泵进口处流速分布不均匀而影响出水量，见图1---31(b)做法。

(3)吸水管水平管段上不允许因避让其他管道而做向上或向下的抱弯管。

1---31

(4)当水泵吸水管需变径时，应做偏心变径管，要求与管顶接泵体前做可曲挠软管接头。

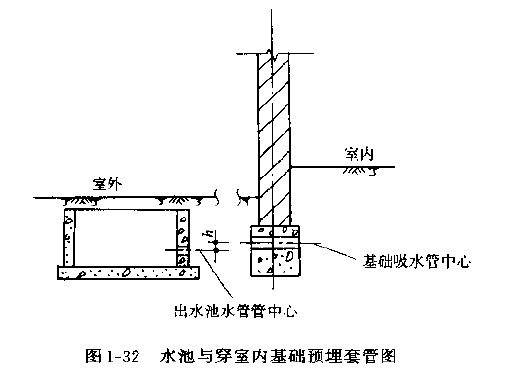

(5)当吸水管由地下贮水池至水泵间为埋地敷设时，应严格测量水池池壁预埋套管及水泵间外墙(或基础)预留洞或预埋套管的标高，尤其在水平管段较长时，避免因标高误差造成吸水管坡度不够或倒坡，而形成气塞，见图1---32,h值应按设计施工。

1---32

（6)吸水管较长时应设置支架，不宜将管道和阀门的重量附加在泵体上。

（7)吸水管段宜短，弯头尽量少，以减少管道阻力损失。
