室内给水管道常用的支架形式及做法有哪些

室内给水管道常用的支架形式及做法有哪些？

室内给水管道支架常用的有托支架、吊架及落地的支承架。其中，吊架有普通型钢吊架和弹簧吊架。

当管道沿墙体、柱体等敷设时，多采用托支架，安装在吊顶下的管道可做吊架。

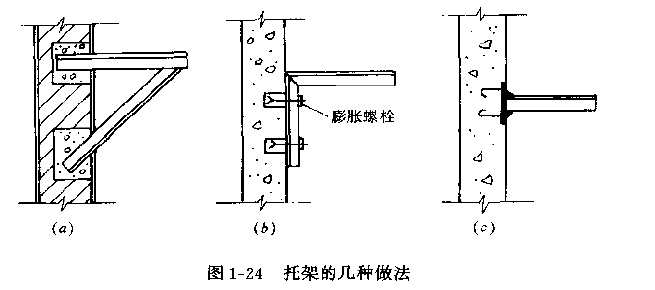

托架的做法见图1--24,当管道沿砖墙敷设时，可采用图1---24（a)做法。托架埋人深度应不小于墙体厚度的2/3，托架采用型钢制作，墙体上托架孔洞尺寸应按规范及施工图集预留，位置和标高应符合图纸要求。托架应水平，多个支架安装应拉线找直。支架的孔洞应采用豆石混凝土填塞，并捣实抹平，不宜凸出结构面层。

1---24

当管道沿混凝土墙或柱敷设时，宜采用图1--24(b)或图1---24(c)的做法。图1--24(b)是采用膨胀螺栓的方法将托架固定在墙体或柱体上。膨胀螺栓的规格应根据托架受力情况选择，不可就地方便随意使用。

图1--24(c)做法是在浇注混凝土墙体或柱体前，将预先加工好的钢埋件固定在其主筋上，托架焊接固定在预埋件上。要求预埋银板保持平直，位置标高应准确。

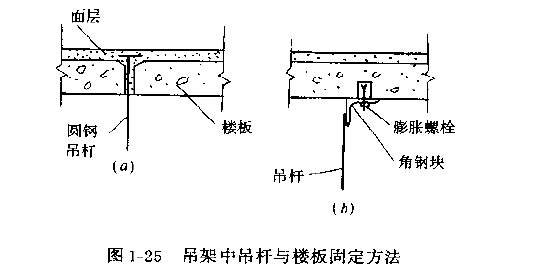

当管道不能沿墙或柱敷设时，可采用吊架的做法，即将管道吊装在楼板或梁下，常用的吊架固定的方法见图1--25。

1---25

图1--25(b)做法是将楼板钻孔(或预留孔)，然后将吊杆制作成T形并卡在楼板上，最好与楼板钢筋焊住。图1--25(b)做法是采用膨胀螺栓将吊杆固定在楼板上，大口径管不宜采用。
