庭院给水管网系统主要组成部分及井的用途有哪些？

庭院给水系统主要由主水表井、分户水表井、阀门井、消火栓井、排气泄水井和系统管道等组成。

(1)水表井:为本小区或某建筑物计量用水量时，需设置水表井。井底在无地下水时可采用卵石垫层，当处于道路下且地下水位较高时，井底做混凝土垫层并设集水坑。连接水表的管路当不允许间断供水时应设置旁通管以备更换水表和维修用。庭院给水中水表井做法见图1---57。

1--57

住宅小区为计量收费方便可在每栋建筑物的单元入户进口处设置分户水表井。

室外常采用水平螺翼型水表，严寒地区应采取防冻措施。

(2)阀门井:在管网中起着控制调节和检修的作用，一般设在系统总干管、分支干管及各建筑物人日等处，单个阀门可设置在圆形砌筑井内，多个阀门控制各分支管道时可采用矩形井(图1---58)

1---58

阀门井井底应作混凝土垫层，井体多为红砖砌筑。井盖应统一设置并铸有标记。当地面轻荷载时，可采用轻型铸铁井盖;在主要道路干线或地面常有重型荷载通过时，应采用重型防益铸铁井盖。

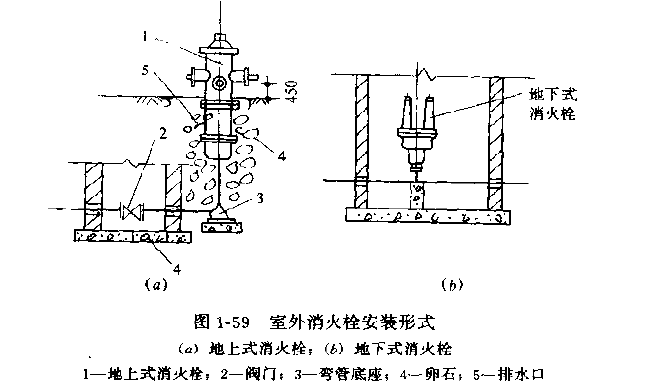

(3)消火栓井;室外消火栓主要设置在厂区、仓库区、商业区、大型群体公共建筑区内，一旦建筑内外发生火灾能及时接通消防设备灭火，并提供消防车取水灭火用。室外消火栓可根据当地的气温状况选择地上式消火栓及地下式消火栓(图1---59)。

1---59

地上式消火栓直接安装在管道上并露出地面，设有三个出水接口，一般设置在交通方便的道路边，或不受地面车辆冲撞的安全区域。

地上式消火栓必须设置在无霜冻地区内。

在较寒冷地区，气温低于O℃时应采用地下式消火栓并置于井内，室外地下式消火栓井应有鲜明标记易于寻找。

室外地下式消火栓宜在当地冰冻线以下安装。

(4)排气泄水井:当区域内地下管道及各类型电缆、通讯等沟槽较多时，或区域内地形起伏高差较大时，给水管网无法正常敷设，或随其地形或躲让其他无压管道而出现给水管网变坡或返弯较多时，需在变坡的高位点处设置排气阀，避免空气积存过多而产生水击现象并将冲击波传至室内给水系统内。

为了维修及冲洗管网，在系统的低位点处宜设置泄水阀。

排气阀多采用双筒排气阀，排气泄水阀均应设置在独立的井内。泄水并内设有集水坑，当集水坑满水后必须采用水泵抽至地面上。严禁泄水井与排水检查井用管道接通，避免因污水井阻塞而使污水倒灌至泄水井内。
