容积式换热器及类型构造与优缺点有哪些？
容积式换热器主要由贮水罐体、换热盘管管束、热媒进出口、冷热水进出口及各种仪表和安全阀接口等组成。
容积式换热器可省掉热水箱(罐)，热媒通人盘管管束与罐体内的水进行换热，使罐内水温升高而达到使用热水要求，属间接加热方式。
容积式换热器种类很多，从外型上可分立式和卧式换热器;从热媒性质可分汽水型和水水型，即热媒可采用蒸汽或高温水;从罐体内结构而分有容积式和半容积式(半即热浮动盘管式)等类型。

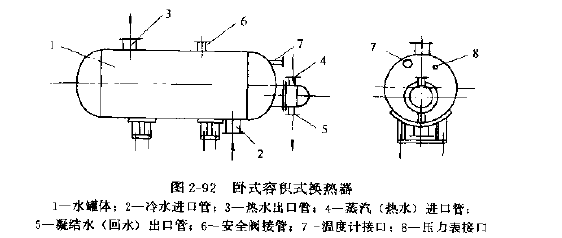

容积式换热器(图2---92)，其罐体内充满水，冷水自换热器底部进入，热水从罐体顶部流出。在水流动过程中会形成局部滞流区(冷水区)，换热不充分，水温上升较慢，尤其在卧式容积式换热器中更为明显。
2---92
容积式换热器的盘管管束固定在罐体内，通入热媒，换热较差。同时，盘管管束上极易结水垢，水垢又导致传热能力降低，所以在运行中需经常检修除垢，增加维修的难度和工作量。目前，较少采用该种形式的换热器。
容积式换热器因换热效率较低，又罐体较大，占地或占空间位置较大，一般卧式容积式换热器可设在高位(或低位)混凝土支墩上，立式可安装在地面混凝土墩上。
容积式换热器具有贮水量大，供水安全稳定的优点。为提高换热能力，盘管管束可采用紫铜管制作。
半容积浮动盘管又称半即热浮动盘管换热器，主要由罐体、浮动盘管管束、冷热水进出口、热媒(高压蒸汽或高温水)进出口、压力表、温度计、温度调节阀、压力调节调、电控箱、安全阀等组成。
半容积浮动盘管换热器的罐体内贮有较少的水量(又称有限量贮水)，热媒进人浮动盘管管束内与从罐体底部进人的被加热的冷水进行热交换，被热媒加热后的水从罐体顶部流出以满足用户的要求。
虽贮水量较少但却能迅速补充热量，通过温度调节阀等控制，一般在热媒流量较为稳定时也会达到较好的效果，由于热媒和被加热的冷水的流动采用了加强传热的措施，同时因盘管管束是在水中处于浮动状态，使被加热的水在罐体内产生扰动，这种扰动强化了传热效果，使盘管传热效率提高。尤其盘管采用传热系数大的紫铜材料制成，更加强了换热能力。
浮动盘管还会随水流的流动而上下浮动，在盘管浮动过程中，盘管管壁之间相互摩擦，使盘管外壁的水垢自行脱落。
半容积式换热器具有体积小、占地占空间小、易于安装和运输、换热量大、水加热温升快、不易结垢减少维修量、自动化程度高等优点。但操作较为复杂，需随时根据用水负荷的变化进行温度和水压的调节，需技术素质较高的人员进行操作和运行。

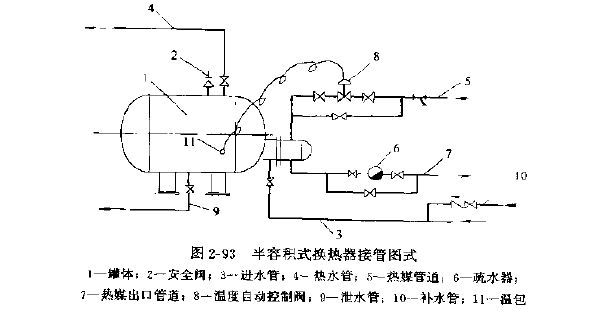

半容积换热器接管图式可参照图2--93。
