波纹补偿器的构造如何?有何特点?

波纹补偿器是由不锈钢板压制成多个波形的管状补偿器,之可以吸收管道受热后产生的热位移,具有补偿量大、刚度小等优点。大型热力管道系统较多采用波纹补偿器。

波纹补偿器类型较多,地沟敷设时多采用轴向型补偿器(图2---76)。

2---76

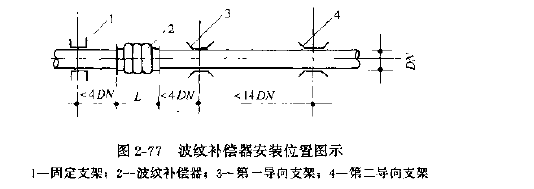

波纹补偿器安装位置应接近一端的固定支架约4倍管径处,补偿器的另一端需连续安装第一、第二导向支架(图2---77),以保证轴向中心位置。

2---77

波纹补偿器在安装时,严禁焊渣飞溅到彼壳表面上。应由设计者确定补偿器的类型及波数。

为了保证在运输和存放时不碰坏波壳,出厂前均采用保护拉杆,安装时再拆除。
