室外热水和蒸汽采暖管道有哪几种接管方法

室外热水和蒸汽采暖管道有哪几种接管方法?

室外热水和蒸汽采暖管道在接管时常用的方式:

(1)当管道变径时:热水采暖的供水管在变径时应采用偏心变径管(即偏心大小头)做管顶平安装，回水管采用同心变径管安装;蒸汽采暖中蒸汽管变径应采用偏心变径管做管底平安装，凝结水管可采用同心变径管安装，主要目的是为了保证空气及凝结水顺利通过，并在合适的位置排出。

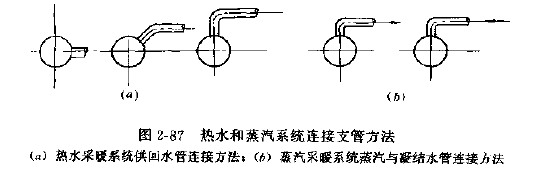

(2)在主干管上连接支管做法:图2---87为热水及蒸汽系统连接支管的方法。

2---87

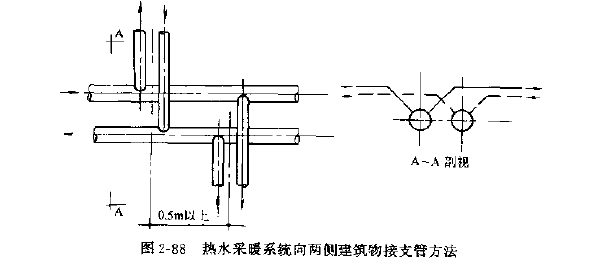

(3)在热水采暖的主干管接出分支四通时，为了避免由于进入建筑物内其室内阻力损失差异而引起在该四通处压力无法平衡，使得室内系统阻力损失较大者的系统出现不热或温度不够的情况〔俗称争嘴现象)，所以在施工中，将四通接管错开不小于0.5m的距离连接(图2---88)。

2---88

（4)快速启动疏水器组接管做法:当蒸汽管道系统较长时，初通蒸汽因管道温度低，蒸汽很快被冷凝产生大量凝结水。为了更快启动系统，在每间隔100~200m处.设置快速疏排凝结水的疏水装置〔图2--89)，将凝结水迅速排除。当系统进入正常运行后，可靠永久性疏水器组工作，凝结水排至凝结水管内回收到水箱内。在地沟敷设时，应设置热力井井设集水坑.水量较大时应及时排至地面上口当架空敷没时，如为不冻地区可将排水管和阀门引至地面操作高度处。

2---89

(5)当多排同坡度敷设的管道，应保持互相平行，直管段距离应相等，弯曲部分的弯曲半径应尽量一致，以便于管道的安装和弯管制作。
