供油管道系统的组成和安装时注意的事项有哪些

供油管道系统的组成和安装时注意的事项有哪些？

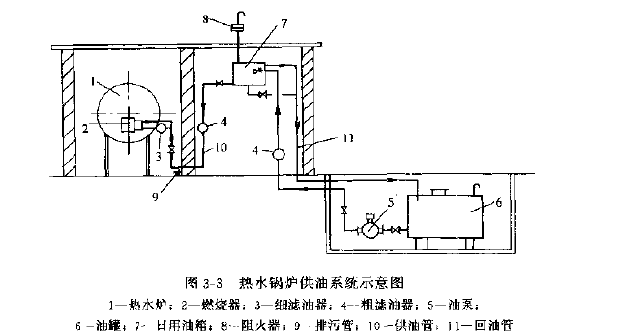

供油管道系统主要由储油罐、日用油箱、粗细滤油器、油泵、溢油管、油箱通气管和阻火器、连接管道等组成(图3--3)。

3--3

安装时应注意事项:

(1)储油罐:轻油的闪点为60C，属于丙类火灾危险性类别(易燃易爆品)。根据设计规范要求，应设置在室外单独的建筑物内或设在地下。与区域内主体建筑物的安全防火距离应符合规范要求。储油罐属压力容器，必须由具有生产压力容器资质的生产厂家或施工单位加工制作。储油罐的容积，应根据供油保证程度而定。

(2)日用油箱:为了避免油泵频繁启动并使供油稳定，应在锅炉间以外的专用房间内设置一较小容积的日用油箱。日用油箱容积可根据锅炉额定供热量、锅炉日运转小时数、燃油发热量、燃油比重、锅炉热效率等因素确定，一般可选择容积0.5~1.5m3为宜。油箱顶部接有通气管，通气管上安装阻火器。

日用油箱安装高度需保证油位高出燃烧器0.5m以上，油箱安装液位计以显示油位情况。进入油箱的连接管道应采用高位式(即从油泵出来的油管接至油箱上部)，而进人燃烧器的油管宜在油箱侧下位置接出(不宜接在油箱的底部):

(3)油过滤器:因燃料油在装卸或运输过程中常会混人许多杂质，一般在日用油箱进出管道上设置粗过滤器，在进入燃烧器前的油管上设置细过滤器，以保证燃烧器正常燃烧。

(4)油泵:当储油罐位置低于日用油箱，应设置加压油泵。油泵可根据输送油类性质、流量、扬程由设计或厂家配套选型确定，一般多采用齿轮油泵。

应设置备用油泵，以便检修用。

(5)输油管道:燃油管道材质宜采用无缝钢管或铜管。管道采用焊接，并应设置静电接地装置。管道与燃烧器连接的水平管段，为避免管道集气或积存污物，应采用坡向立管的逆坡敷设方式(即供油方向与管道坡向相反)，轻油管道坡度不应小于3;重油管道不应小于4，管道低点设排污阀。
