阻式消声器的种类和构造如何?

阻式消声器常用的有竹式消声器、折板式消声器等。

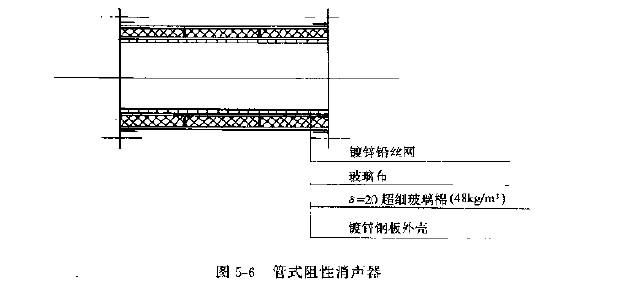

(1)管式消声器:管式消声器的构造见图5--6。它具有结构简单、体积小、重里轻、消声频带宽、安装方便等特点。一般多用于空调系统的支风道或风量较小系统的主风道上，也可串联使用。

5---6

消声器主要由外壳(镀锌钢板)内贴超细玻璃棉板(宜采用密度为48kg/m3) ,贴玻璃布、压镀锌铅丝网片，并采用钢筋框固定而成。

主要是通过吸声材料使声能转变为热能，而达到消声的目的。

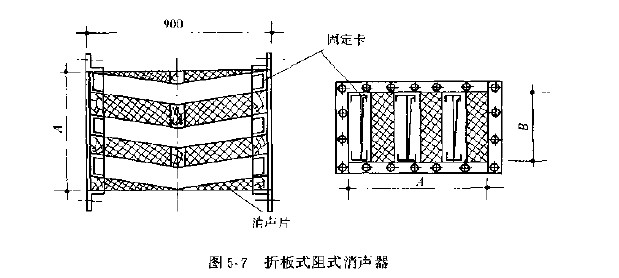

(2)折板式消声器:折板式消声器构造见图5---7。

5---7

折板式消声器因其气流直接穿过消声材料层，所以可获得较大的声衰减效果，阻力也不大。

(3)片式消声器:即在镀锌钢板壳内填充超细棉、玻璃丝布，内衬金属穿孔板，可适用于较高的空气流速，有较好的空气动力性能。
