直燃溴化锂冷热型机组的供热循环流程有哪些？

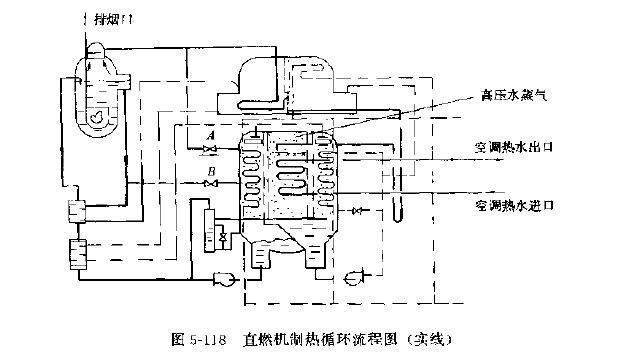

直燃型溴化理吸收式冷热水机组。只需在机组内将切换阀打开〔即A、B两阀)后，即将原制冷工况转换为制热，并提供冬季空调热水用。制热工艺流程如下(图5---118)。

5--118

将图中A、B两阀打开。在高压发生器加热嗅化锉溶液，并产生高压的水蒸气。通过A阀直接进入蒸发器内，与通入蒸发器内的水进行热交换。高压蒸汽在蒸发器内管束表面凝结时放出热量，加热了管束内的水，成为空调热水。

而在高压发生器内的溴化锂溶液经加热蒸发而成为澳化铿浓溶液，经切换阀B进入吸收器内，并与高压蒸汽冷凝后的冷剂水混合成为溴化锂稀溶液，再由溶液泵送至高压发生器进行再次循环和加热。在制冷转入制热工况时，机组的冷剂泵停止运转。
