乙烯乙二醉制冰系统的组成和简单的工艺流程有哪些

乙烯乙二醉制冰系统的组成和简单的工艺流程有哪些？

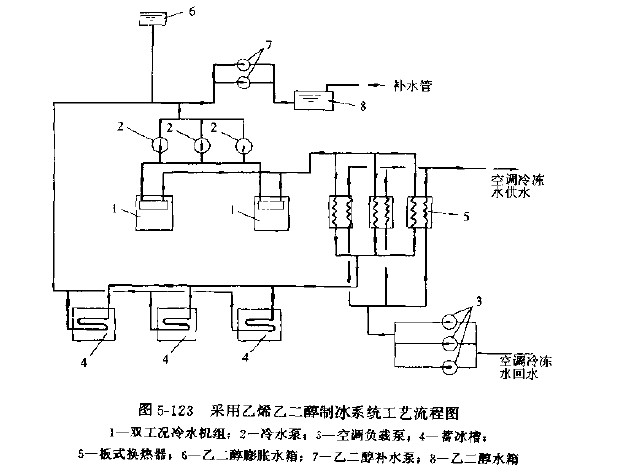

乙烯乙二醇制冰系统主要由双工况冷水机组(空调工况和制冰工况〕、蓄冰槽、板式换热器、乙二醇水箱、乙二醇补水泵、冷水泵、空调负载泵及其自控与管道等系统组成，工艺流程见图5--123。

5--123

一般是夜间双工况主机和蓄冰槽进行制冰模式运行，向蓄冰槽储存冷堡，白天空调系统运行时，其冷量主要来自双工况冷水机组和蓄冰槽。在系统中增加了板式换热器循环系统主要是将双工况冷水机组和蓄冰槽的储存冷量通过换热器进行热交换，使其空调负荷侧的水温下降至空调冷冻水要求的温度来供给空调系统中的空调机组，风机盘管等空调设备的需要。板式换热器分隔开乙二醇溶液水和空调水的回路，以减少乙二醇冷媒的用量。如完全靠蓄冰槽融冰供冷量时，双工况冷水机组及其冷却水系统可停止工作，但需蓄冰槽数量较多，占地面积过大，投资较高，一般应根据全天冷负荷分布情况和该地区分时电费情况采用白天开启双工况冷水机组，在冷负荷高峰时其冷量不足的部分由在夜间蓄存的冰量进行融冰供冷的方式。总之，需根据具体工程情况确定较为合理经济的供冷运行模式。

采用乙烯乙二醇制冰系统因增加了板式换热器的热交换环路，不但增加了设备投入，同时降低了换热效率，所以对蓄冰槽、系统管道等应做好绝热保冷层的施工，以减少冷量的损失而提高热交换效率。

一般蓄冰槽为厂家制作，现场组装，蓄冰槽内的盘管换热器采用全浸水式，为了使制冰均匀采用同程式系统，冰槽数量由设计选定。

为了便于冲洗或检修，可在设备的进出口处设置旁通管和控制阀，系统采用自动控制以便于空调供冷和制冰融冰供冷的程序切换。

施工时应注意事项:

(1)向水管内充乙二醇前必须将管路冲洗干净，其成分浓度配制由厂家提供资料，并经不少于4~5h的循环运行，需排除系统内空气，在运行中不断调节乙二醇溶液水的浓度。

(2)向蓄冰槽注水，应保证水质清洁，宜进行软化处理，注水量应观察槽上的观察窗上显示的水位，水量不足会降低蓄冷量，水量过多会在蓄冰循环中溢出，蓄冰槽四周宜做排水沟以便排除从槽中滋出的水。

(3)在制冰工况的运行中，需检查制冰的速度和制冷机组运行的状况，当开启负载空调泵进行融冰供冷循环换热时，应检查板式换热器进出水管上温度计的温度，同时检查融冰的效果和速度。
