标准号T/GDCKCJH 002—2019状态
发布时间:2019年05月15日
实施时间:2019年06月01日

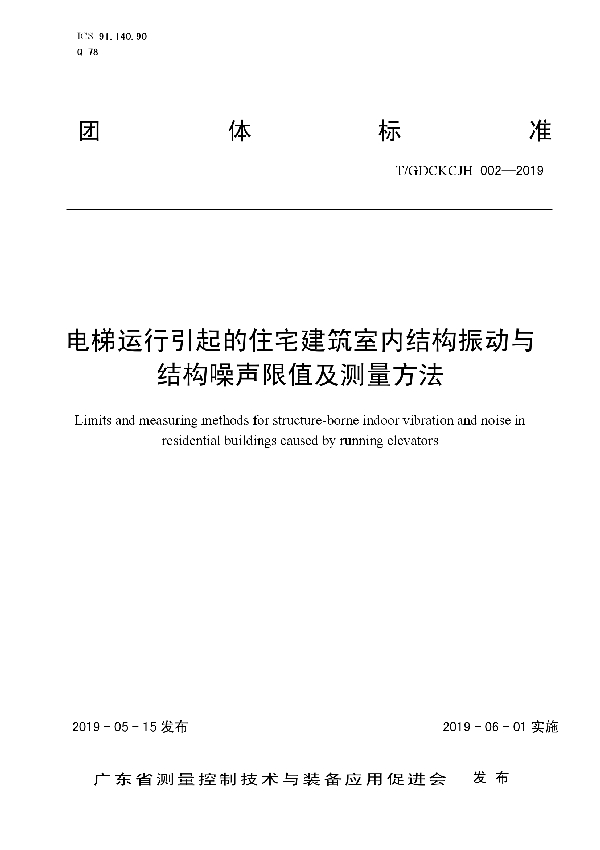

电梯运行引起的住宅建筑室内结构振动与结构噪声限值及测量方法基本信息
标准号:T/GDCKCJH 002—2019
团体名称:中国标准化协会
主要技术内容:本标准规定了电梯运行引起的住宅建筑室内结构振动与结构噪声限值及测量方法的术语和定义、结构振动和结构噪声限值、结构振动测量及结构噪声测量。(一)结构振动和结构噪声限值(1)结构振动限值振动对人体影响的主要频率在1~80Hz,其间以1/3倍频程来划分。振动的重要特征之一就是具有方向性,我国城市区域环境振动标准中采用以大地作为参考坐标,并以铅垂向为主要方向。通过对我国城市环境振动普查结果的分析,表明铅垂方向的环境振动是影响居民日常生活的主要因素。我国有关的环境振动标准主要有GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》和GB10070《城市区域环境振动标准》。居民日常起居生活主要是在住宅建筑室内地面楼面上,其振动方向特征与环境振动中相似,本标准在住宅建筑室内采用以铅垂方向作为振动的测量方向。其结构振动限值,采用GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》条款3.0.1的要求。GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》规定了住宅建筑室内振动限值要求,属于住宅建筑室内振动。电梯引起的振动属于住宅建筑内部振动源,应满足该标准的限值要求。(2)结构噪声限值结构噪声主要是电梯运行引起住宅建筑结构振动,通过住宅结构辐射出来的低频噪声。我国环境噪音及结构噪音的标准主要有GB50118《民用建筑隔声设计规范》、GB22337—2008《社会生活环境噪声排放标准》和GB3096《声环境质量标准》等。其中GB22337—2008《社会生活环境噪声排放标准》规定了结构传播固定设备室内噪音排放限值(等效声级、倍频带声压级)。电梯噪音属于非稳态噪音,结构噪音等效声级,GB22337—2008《社会生活环境噪声排放标准》规定其限值要求不得超过稳态噪音限值10dB(A);倍频带声压级采用GB22337—2008《社会生活环境噪声排放标准》的限值要求。(二)结构振动测量(1)测量要求测量条件参照GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》条款4.3的要求,制定了结构振动的测量条件,测量时应排除非电梯运行引起的振动干扰,保证测量结果的真实有效性。测量位置参照GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》条款4.3的要求,规定了测量时仪器放置的位置,即测量点,同时也规定了测量时仪器应如何摆放。我们所需要的数据是铅垂向振动加速度级,所以要求测量时测量仪器应平稳地安放在平坦、坚实地面上,仪器的灵敏度主轴方向应与地面(或楼层地面)的铅垂方向一致。(2)测量仪器参照GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》条款4.4的要求,规定了结构振动所需的仪器性能要求。我们在进行结构振动测量时,采用了杭州爱华仪器有限公司生产的AWA6265B+型环境振动分析仪,具备1~80Hz的频率范围内,可测量1/3倍频程振动加速度级的功能,1/3倍频程带通滤波器性能符合GB/T3241的规定。(3)被测量参照GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》条款4.4.2的要求和GB/T10059《电梯试验方法》条款4.2.2.1的方法要求,规定了结构振动被测量的值,需要测量Z振级等效值和1/3倍频程铅垂向振动加速度级等效值。(4)测量步骤测量步骤按照现场测量的顺序规定。测量时首先要确定现场符合测量条件,条件符合后再选取测点,然后布置仪器和校准仪器,再进行测量。(5)测量数据处理规定了对测量结果的评价,选取其中的最大值对照限值要求,查看是否符合要求。对于电梯运行之外的其它振动源对振动测量结果产生干扰时,测量结果应视为无效,保证测量结果的真实有效性。(三)结构噪声测量(1)测量要求测量条件参照GB22337—2008《社会生活环境噪声排放标准》条款5.2的要求,制定了结构噪音的测量条件,测量时应排除非电梯运行引起的噪音干扰,并要求关闭住宅建筑室内门窗和关闭其它可能干扰测量的声源,最大限度的减少环境噪音的影响,保证测量结果更接近于实际值。测量位置参照GB22337—2008《社会生活环境噪声排放标准》条款5.3的要求,规定了测量时仪器放置的位置,即测量点。背景噪音的测量位置与结构噪音的测量位置一致。(2)测量仪器参照GB22337—2008《社会生活环境噪声排放标准》条款5.1的要求,规定了结构噪音所需的仪器性能要求。我们在进行结构噪音测量时,采用了杭州爱华仪器有限公司生产的AWA6228+多功能声级计,属于1型声级计,满足GB3785.1对1级积分平均声级计的的要求,同时符合GB/T3241中对滤波器的要求。校准所用仪器采用了杭州爱华仪器有限公司生产的AWA6222A型声校准器,符合GB/T15173对1级级声校准器的要求。测量前、后必须在测量现场进行声学校准,其前、后校准示值偏差不得大于0.5dB,否则测量结果无效,保证测量结果更接近于实际值。(3)被测量参照GB/T50355—2018《住宅建筑室内振动限值及其测量方法标准》条款4.4.6的要求、GB/T10059《电梯试验方法》条款4.2.5的方法要求和GB22337—2008《社会生活环境噪声排放标准》的要求,规定了结构振动被测量的值,需要测量等效声级值和倍频带声压级等效值。(4)背景噪音测量参照GB22337—2008《社会生活环境噪声排放标准》条款5.5的要求,规定了背景噪音的测量。环境噪音对测量结果存在影响,应将测量的环境噪音结果与实际测量结果进行修正。(5)测量步骤测量步骤按照现场测量的顺序规定。本条款同时也参照GB22337—2008《社会生活环境噪声排放标准》条款5.7的要求和GB/T10059《电梯试验方法》条款4.2.5的方法要求,规范测量结构噪音的测量流程。测量时应测量背景噪音。(6)测量结果修正①等效声级测量结果修正参照GB/T22337—2008《社会生活环境噪音排放标准》条款5.7的要求,对等效声级的测量结果进行修正。②倍频带声压级测量结果修正参照HJ706《社会生活环境噪音排放标准》条款7的要求,对倍频带声压级的测量结果进行修正。(7)测量数据处理参照GB/T22337—2008《社会生活环境噪音排放标准》条款6.1的要求,规定了对测量结果的评价,对照限值要求,查看是否符合要求。对于电梯运行之外发生的突发噪音对噪音测量结果产生干扰时,测量结果应视为无效,保证测量结果的真实有效性。
中国标准分类号:M732 工程和技术研究和试验发展
国际标准分类号:01.020
发证机关:中华人民共和国民政部
行业分类:
标准名称:电梯运行引起的住宅建筑室内结构振动与结构噪声限值及测量方法
本标准规定了电梯运行引起的住宅建筑室内结构振动与结构噪声限值及测量方法的术语和定义、结构振动和结构噪声限值、结构振动测量及结构噪声测量。本标准适用于电梯运行引起的住宅建筑室内结构振动与结构噪声的测量。
