标准号DL/T 5347-2006状态
发布于：2006-09-14
实施于：2007年3月1日

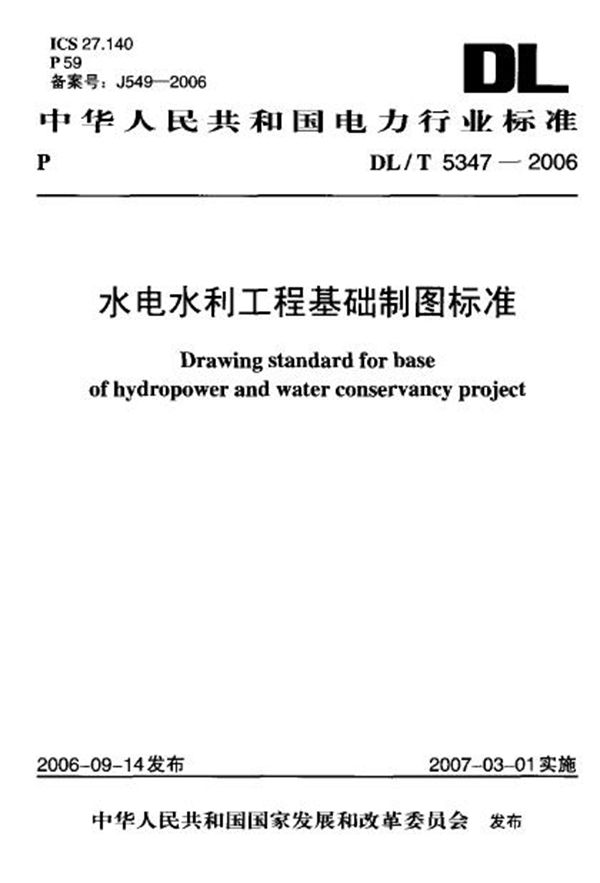

水电水利工程基础制图标准基本信息
标准号：DL/T 5347-2006
标准名称：水电水利工程基础制图标准
英文名称：Drawing standard for base of hydropower and water conservancy project
发布部门：国家发展和改革委员会
起草单位：水电水利规划设计总院、武汉大学
本标准是根据《国家发展和改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业[2005]739号）的安排制定的。
通过多年水电勘测设计实践总结，结合本行业特点，并与有关国家标准协调一致，由水电水利规划设计总院主持制定了水电水利工程制图标准。
水电水利工程制图标准是对《水利水电工程制图标准》（SDJ209-1982）的修订。本次修订后按专业分为五项标准单册出版。各册名称和内容如下：
《水电水利工程基础制图标准》（DL/T 5347-2006），包括总则、一般规定、图样画法和尺寸标准。
《水电水利工程水工建筑制图标准》（DL/T 5348-2006），包括土建工程图的一般规定、水工施工总图、钢筋混凝土结构图、木结构图、钢结构图及有关图例图形符号。
《水电水利工程地质制图标准》（DL/T 5351-2006），包括地质图的—般规定、主要工程地质、水文地质图件的编制内容、图例、主要图式等。
《水电水利工程水力机械制图标准》（DL/T 5349-2006），包括水力机械图画法规定、图纸标注、水力机械图形符号、常用设备简图及图形符号；金属结构图一般规定、型钢与焊缝标注、钢闸门图。
《水电水利工程电气制图标准》（DI/T 5350-2006），包括电气图画法规定、图形、图例、文字符号、代号、接线端子、导线标记符号等。
本标准应与上述其余四项标准及《水力发电工程CAD制图技术规定》（DL/T5127-2001）配套使用。
