标准号JB/T 10181.2-2000状态
发布于：2000-04-24
实施于：2000-10-01

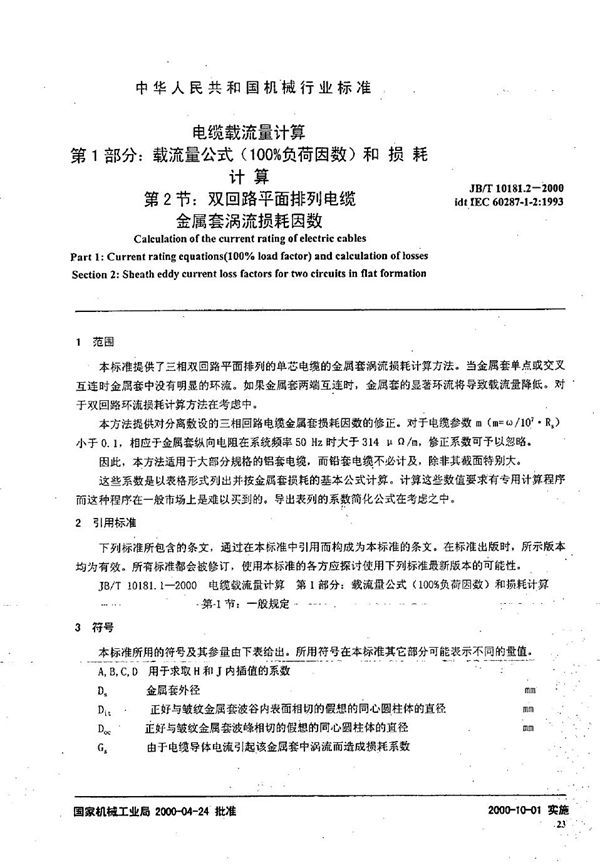

电缆载流量计算 第1部分：载流量公式（100％负荷因数）和损耗计算 第2节：双回路平面排列电缆金属套涡流损耗因数
标准号：JB/T 10181.2-2000
中国标准分类号：K13
国际标准分类号：29.060.20
批准发布部门：国家机械工业局
行业分类：无
u3000u3000本标准提供了三相双回路平面排列的单芯电缆的金属套涡流损耗计算方法。当金属套单点或交叉互连时金属套中没有明显的环流。如果金属套两端互连时，金属套的显著环流将导致载流量降低。对于双回路环流损耗计算方法在考虑中。 u3000u3000本方法提供对分享敷设的三相回路电缆金属套损耗因数的修正。对于电缆参数m(m=ω/10^7*Rs)小于0.1，相应于金属套纵向电阻在系统频率50Hz时大于314μΩ/m，修正系数可予以忽略。 u3000u3000因此，本方法适用于大部分规格的铝套电缆，而铅套电缆不必计及，除非其截面特别大。 u3000u3000这些系数是以表格形式列出并按金属套损耗的基本公式计算。计算这些数值要求有专用计算程序而这种程序在一般市场上是难以买到的。导出表列的系数简化公式在考虑之中。
