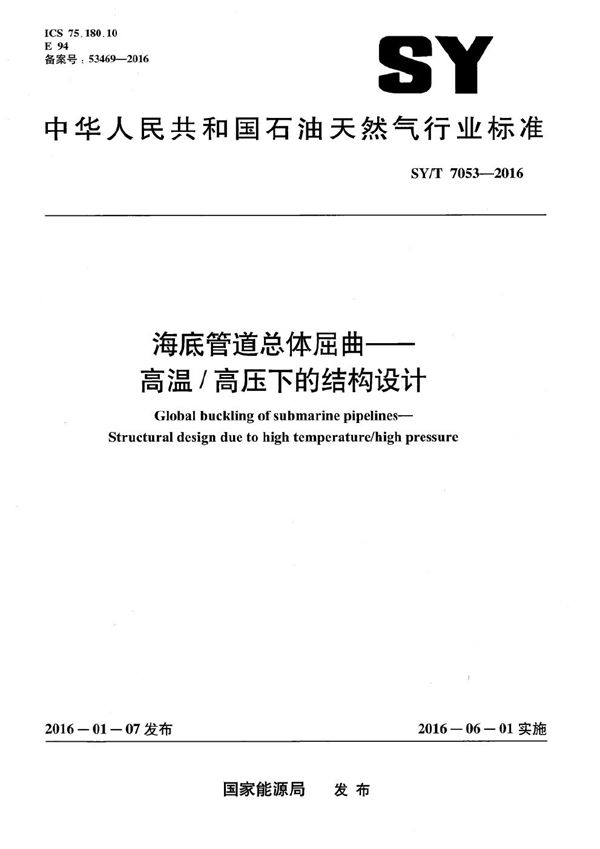

海底管道总体屈曲——高温/高压下的结构设计
标准号:SY/T 7053-2016
中国标准分类号:E94
国际标准分类号:75.180.10
批准发布部门:国家能源局
行业分类:采矿业
本标准适用于可能总体屈曲的刚性管道结构设计,总体屈曲一般是指所谓的高压/高温管道,但依据总体屈曲抗力,也可能是中等温度的管道(例如非常轻的管道)。本标准不考虑温度和压力对材料、保温、热条件和流动保障的影响,而只是给总体屈曲一个分析流程和接受标准。因此,本标准对压力和温度方面没有限制,除非材料性能造成的结构限制。
总体屈曲是一种荷载响应,而非失效模式。但是,总体屈曲可能会引发极限失效模式,例如:
--局部屈曲。
--断裂。
--疲劳。
本标准覆盖了局部屈曲限制的总体屈曲。设计流程也提供了可用于断裂评估的最优估计应力值及其上限。其他失效模式参考DNV-OS-F101。
高温/高压管道三种总体屈曲场景包含在本标准中:
1)平坦海床上的露置管道。总体屈曲发生在水平面上,可允许出现后屈曲形态。
2)不平坦海床上的露置管道。总体位移先发生在垂直平面上(挤入和隆起),然后发生在水平面上,或者与情况1)组合出现,例如在不平坦海床上的弯曲。也可能引起后屈曲形态。
3)埋设/覆盖的管道。总体屈曲发生在垂直平面上,即所谓的隆起屈曲。这里只给出了避免发生总体屈曲的标准。
本标准仅限制在侧向屈曲中进行拖网干涉评估。因此,自由悬跨上的拖网分析没有包含在本标准中,而是在DNV-RP-F111中。
关于拖网的适用性,见3.5.3。对于其他的设计问题,提供了其他参考标准,见1.5。
本标准中的设计流程和接受标准是基于大量分析得到的,尽管非常特殊的组合可能给出无法预测的结果,设计者应评判性地评估所有结果。
总之,所提供的设计流程考虑了其适用性,其建立的基础条件是10”至42”的管道。
