标准号GB 28527-2012状态
发布于：2012-06-29
实施于：2013-05-01

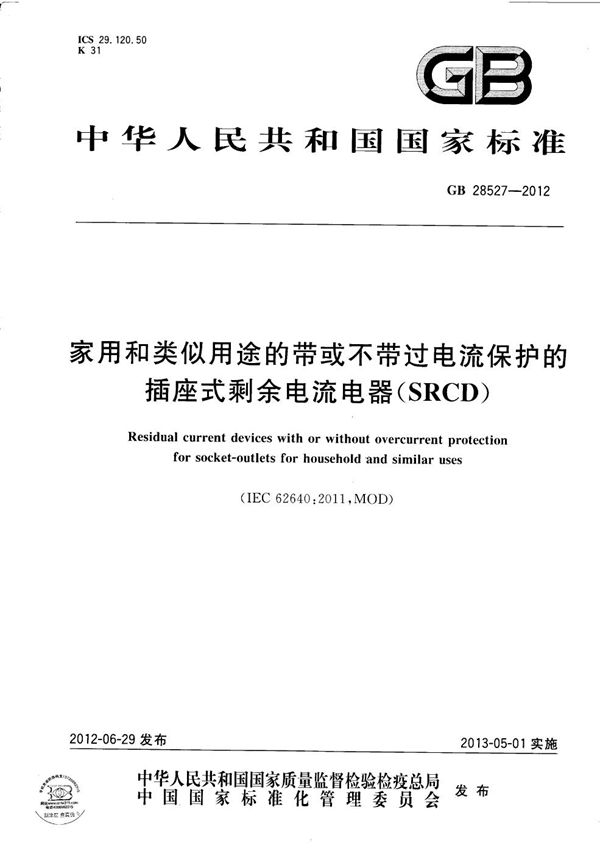

家用和类似用途的带或不带过电流保护的插座式剩余电流电器（srcd）基本信息
标准号：GB 28527-2012
英文名称：residual current devices with or without overcurrent protection for socket-outlets for household and similar uses
代替标准：由GB 28527-2012转化
主管部门：中国电器工业协会
归口单位：全国低压电器标准化技术委员会
起草单位：上海电器科学研究院、上海电科电器有限公司、浙江正泰建筑电器有限公司、通领科技集团、益而益（集团）有限公司、南京鼎牌电器有限公司、余姚市嘉荣电子电器有限公司等
起草人：陈玉、方凤枢、余昉、李成力、朱遵义、钱加灿、张萍、祝嘉、包启树
本标准规定了剩余电流电器包括检测剩余电流的功能,把该剩余电流值与剩余动作电流值相比较的功能,以及当剩余电流超过该值时,断开被保护电路的功能。最大额定剩余电流是30MA。对于额定电压不超过交流250V的SRCD,其最大额定电流是16A;对于额定电压不超过交流130V的SRCD,其最大额定电流是20A。本标准适用于组装入或专门与家用和类似用途的带或不带接地触头的两极插座一起使用的剩余电流动作电器(SRCD:插座式剩余电流电器)。符合本标准的SRCD由相—中性线供电、相—相供电或相—中间接地导体供电。SRCD仅用于对其出线端提供附加保护。SRCD预期使用在其前级已确保提供故障保护(间接接触防护)的电路中。注1:例如,故障保护(间接接触保护)可由下列装置提供:—TT系统中,前级采用符合GB16916.1和GB16917.1的RCCB或RCBO。—TN系统中,前级可采用过电流保护装置。SRCD既不能提供隔离功能,也不能使用在IT系统中。注2:对于预期提供隔离功能或故障保护,或使用在IT系统中的SRCD,应采用GB16916.1和GB16917.1与GB2099.1一起作为适用标准。注3:预期使用在IT系统中的SRCD的技术要求和试验在考虑中。SRCD不应使用在配电板中,它们不用来保护一个完整的配电电路或完整的终端电路。这些产品预期安装在符合GB17466.1的安装盒内;或符合GB/T19215.1的电缆槽管系统;或符合IEC61534供电管道系统;或靠近插座盒并符合上述标准之一的安装盒内。这些产品不预期使用在符合GB17466.24或GB7251系列的外壳中。本标准范围未涉及的家用和类似用途的RCD,包括在GB16916或者GB16917中。由电池,或除了供电给负载以外的其他电路供电的SRCD没有包括在本标准的范围内。本标准也适用于带过载或过电流保护的SRCD。本标准也适用于组装有剩余电流电器的接线组件,该剩余电流电器仅用来对临近接线组件的单台固定电气设备(例如:干手器、水冷却器等)提供保护。注4:SRCD设计成由非专业人员操作且不需要维修。本标准的技术要求适用于正常温度和环境条件。在更严酷环境条件下使用的SRCD可能需要补充技术要求。SRCD的插座部分符合GB2099.1—2008的要求。
